ELシリーズと同一の内外径です
・内径と外径との比が小さいためボス外径が小さくてすみ、小径ボスの締結に最適です。
センタリング機能があります
・ボス取付時の同軸度が優れ、心合せ用のガイドが不要ですのでボス穴はストレートでよく、面倒な加工は不要です。

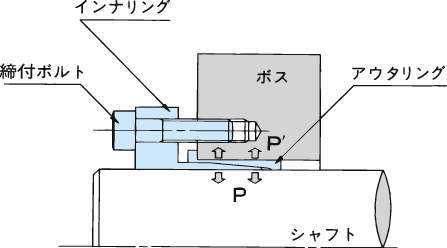

シンプルな構造です
・インナリング、アウタリングと締付ボルトで構成されたシンプルな構造です。
共通仕様
| 適用軸公差 | h8 |
|---|---|
| 適用ボス穴公差 | H8 |
| 適用表面粗さ | 12S以下 |
椿本チエイン
軸締結具｜パワーロック EFシリーズ
詳細仕様
35件の型式
| 型式 |
軸径 d (mm) |
外径 D (mm) |
寸法(mm) |
伝達トルク Mt (N・m) |
スラスト荷重 Pax (kN) |
軸側面圧 P (MPa) |
ボス側面圧 P' (MPa) |
質量 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

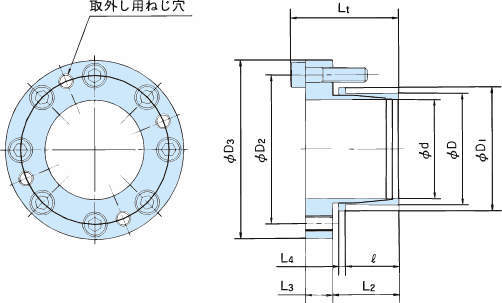

| l | L2 | L3 | L4 | Lt | D1 | D2 | D3 | ||||||||
| PL010×013EF | 10 | 13 | 11.5 | 14.5 | 5 | 1.5 | 23.5 | 16 | 22 | 30 | 39 | 7.79 | 292 | 224 | 0.04 |
| PL011×014EF | 11 | 14 | 11.5 | 14.5 | 5 | 1.5 | 23.5 | 17 | 23 | 31 | 43 | 7.79 | 266 | 209 | 0.04 |
| PL012×015EF | 12 | 15 | 11.5 | 14.5 | 5 | 1.5 | 23.5 | 18 | 24 | 32 | 47 | 7.79 | 243 | 195 | 0.04 |
| PL014×018EF | 14 | 18 | 16.0 | 20.0 | 6 | 2.0 | 30.0 | 22 | 27 | 35 | 73 | 10.4 | 209 | 163 | 0.06 |
| PL015×019EF | 15 | 19 | 16.0 | 20.0 | 6 | 2.0 | 30.0 | 23 | 28 | 36 | 78 | 10.4 | 195 | 154 | 0.07 |
| PL016×020EF | 16 | 20 | 16.0 | 20.0 | 7 | 2.0 | 31.0 | 24 | 29 | 37 | 124 | 15.6 | 273 | 219 | 0.08 |
| PL017×021EF | 17 | 21 | 16.0 | 20.0 | 7 | 2.0 | 31.0 | 25 | 30 | 38 | 132 | 15.6 | 258 | 209 | 0.08 |
| PL018×022EF | 18 | 22 | 16.0 | 20.0 | 7 | 2.0 | 32.0 | 26 | 33 | 43 | 154 | 17.1 | 267 | 218 | 0.10 |
| PL019×024EF | 19 | 24 | 16.0 | 20.0 | 7 | 2.0 | 32.0 | 28 | 35 | 45 | 163 | 17.1 | 252 | 200 | 0.11 |
| PL020×025EF | 20 | 25 | 16.0 | 20.0 | 7 | 2.0 | 32.0 | 29 | 36 | 46 | 171 | 17.1 | 240 | 192 | 0.12 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PL010×013EF | PL010-013EF | P | 6,022 | 在庫品 | 在庫品 |
| PL011×014EF | PL011-014EF | P | 6,644 | - | 在庫品 |
| PL012×015EF | PL012-015EF | P | 6,911 | 在庫品 | 在庫品 |
| PL014×018EF | PL014-018EF | P | 7,267 | 在庫品 | 在庫品 |
| PL015×019EF | PL015-019EF | P | 7,533 | 在庫品 | 在庫品 |
| PL016×020EF | PL016-020EF | P | 7,533 | 在庫品 | 在庫品 |
| PL017×021EF | PL017-021EF | P | 7,533 | 在庫品 | 在庫品 |
| PL018×022EF | PL018-022EF | P | 7,533 | - | 在庫品 |
| PL019×024EF | PL019-024EF | P | 7,533 | 在庫品 | 在庫品 |
| PL020×025EF | PL020-025EF | P | 7,867 | 在庫品 | 在庫品 |
