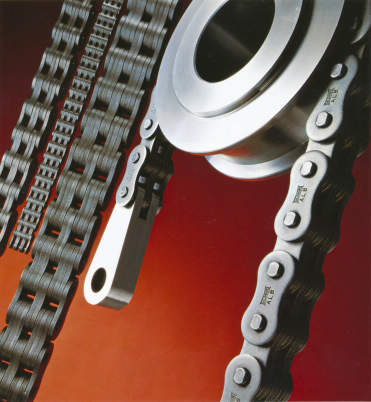

■プレートとピンだけで構成される鋼製のチェーンです。
■バランスチェーンとも呼ばれます。
■主として吊り下げ用途、平衡用途、モーション伝動用途に適します。
・ご使用にあたっては専用金具と滑車が必要です。
■軽荷重用のAL形
・重荷重用のBL形と、寸法およびプレートの組合せが異なります。
■JIS規格準拠。
■リーフチェーンはプレートとピンだけで構成されています。
・プレートはピンにより連結され、チェーンに掛かる張力を受け持ちます。
・外プレートとピンはしまりばめで、ピンはリベット止めになっています。
・内プレート・中間プレートとピンはすきまばめになっています。
・ピンはプレートを介してせん断力を受けると同時に、チェーンが屈曲する際には内プレートの穴内面を摺動します。
・リーフチェーンの端末は、継手リンク・エンドリンク・内リンクのいずれかになります。
椿本チエイン
リーフチェーン AL形

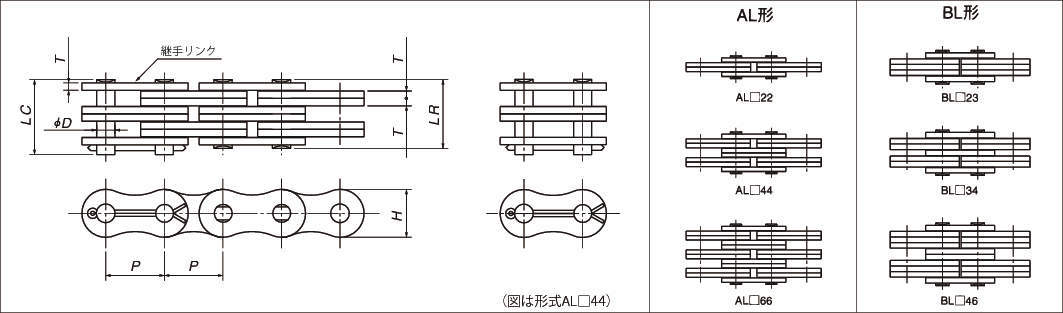

詳細仕様
44件の型式
| 型式 | タイプ |
チェーン 番号 |
ピッチ P (mm) |
プレート 組合せ |
プレート(mm) | ピン(mm) |
保証 破断強度 (kN) |
概略質量 (kg/m) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | T | D | L1 | L2 | |||||||
| AL422-RP-L | リンク | AL422 | 12.7 | 2×2 | 10.4 | 1.5 | 3.97 | 4.2 | 5.3 | 16.7 | 0.38 |
| AL444-RP-L | リンク | AL444 | 12.7 | 4×4 | 10.4 | 1.5 | 3.97 | 7.43 | 8.52 | 33.3 | 0.74 |
| AL466-RP-L | リンク | AL466 | 12.7 | 6×6 | 10.4 | 1.5 | 3.97 | 10.65 | 11.75 | 50.5 | 1.1 |
| AL522-RP-L | リンク | AL522 | 15.875 | 2×2 | 13 | 2 | 5.08 | 5.43 | 6.97 | 27.5 | 0.62 |
| AL544-RP-L | リンク | AL544 | 15.875 | 4×4 | 13 | 2 | 5.08 | 9.68 | 11.22 | 54.9 | 1.22 |
| AL566-RP-L | リンク | AL566 | 15.875 | 6×6 | 13 | 2 | 5.08 | 13.9 | 15.45 | 82.4 | 1.81 |
| AL622-RP-L | リンク | AL622 | 19.05 | 2×2 | 15.6 | 2.4 | 5.94 | 6.33 | 8.22 | 38.2 | 0.87 |
| AL644-RP-L | リンク | AL644 | 19.05 | 4×4 | 15.6 | 2.4 | 5.94 | 11.28 | 13.17 | 76.5 | 1.71 |
| AL666-RP-L | リンク | AL666 | 19.05 | 6×6 | 15.6 | 2.4 | 5.94 | 16.23 | 18.12 | 115 | 2.54 |
| AL822-RP-L | リンク | AL822 | 25.4 | 2×2 | 20.8 | 3.2 | 7.9 | 8.18 | 10.97 | 64.7 | 1.51 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AL422-RP-L | AL422-RP-L | L | 31 | - | 在庫品 |
| AL444-RP-L | AL444-RP-L | L | 54 | - | 在庫品 |
| AL466-RP-L | AL466-RP-L | L | 75 | - | 在庫品 |
| AL522-RP-L | AL522-RP-L | L | 45 | - | 在庫品 |
| AL544-RP-L | AL544-RP-L | L | 78 | - | 在庫品 |
| AL566-RP-L | AL566-RP-L | L | 111 | - | 在庫品 |
| AL622-RP-L | AL622-RP-L | L | 66 | - | 在庫品 |
| AL644-RP-L | AL644-RP-L | L | 115 | - | 在庫品 |
| AL666-RP-L | AL666-RP-L | L | 165 | - | 在庫品 |
| AL822-RP-L | AL822-RP-L | L | 190 | - | 30日間 |
