・品揃え強化とグローバル供給体制を充実させたケーブルベヤグローバルモデルです！
・独自のリンク構造により稼動時の静粛性にすぐれ、軽量・コンパクトで取扱が容易なタイプ
椿本チエイン

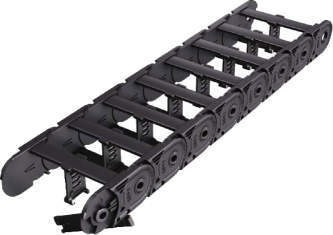

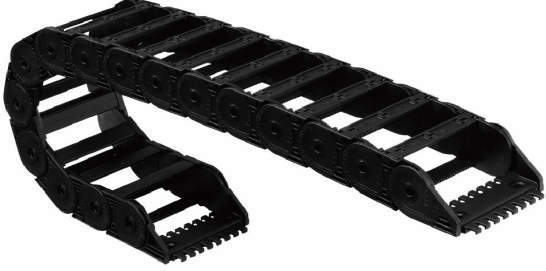

ケーブルベヤ TKUA
詳細仕様
555件の型式
-

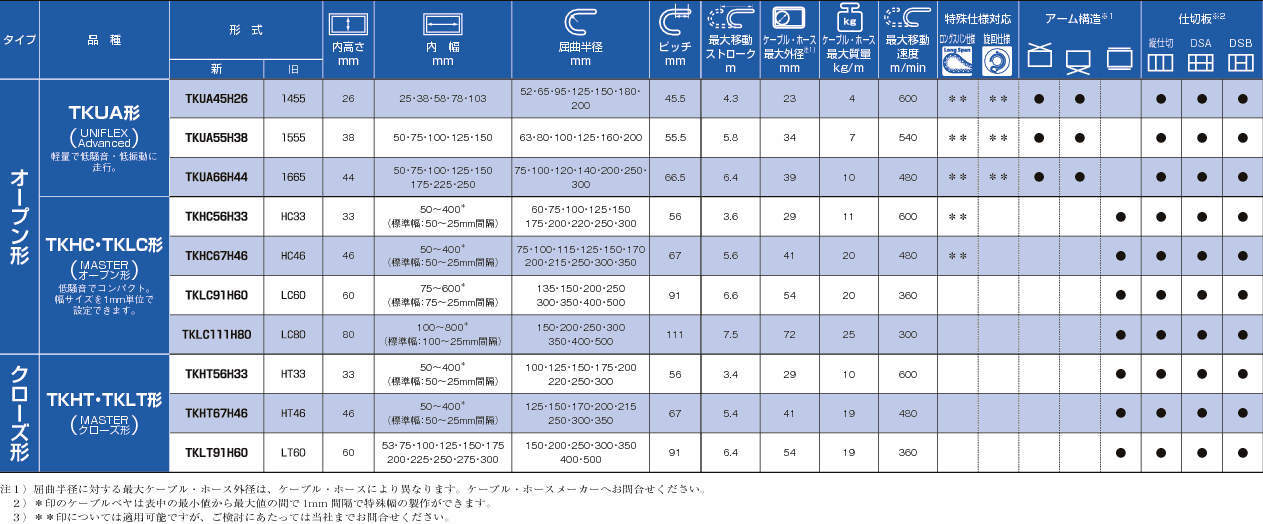

サイズ一覧
| 型式 | 形式 | 種類 | タイプ | 仕様 |
ピッチ (mm) |
内高さ (mm) |
内幅 (mm) |
外高さ (mm) |
外幅 (mm) |
屈曲半径 (mm) |
設置高さ (mm) |
最大移動 ストローク (mm) |
ケーブル・ホース | 備考 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大外径 (mm) | 最大質量 (kg/m) | ||||||||||||||
| TKUA45H26-30W25R52 | TKUA45H26 | ケーブルベヤ本体 | 外周：両側開閉 | - | 45.5 | 26 | 25 | 36 | 41 | 52 | 150～170 | 4.3 | 23 | 4 | - |
| TKUA45H26-30W25R65 | TKUA45H26 | ケーブルベヤ本体 | 外周：両側開閉 | - | 45.5 | 26 | 25 | 36 | 41 | 65 | 176～196 | 4.3 | 23 | 4 | - |
| TKUA45H26-30W25R95 | TKUA45H26 | ケーブルベヤ本体 | 外周：両側開閉 | - | 45.5 | 26 | 25 | 36 | 41 | 95 | 236～256 | 4.3 | 23 | 4 | - |
| TKUA45H26-30W25R125 | TKUA45H26 | ケーブルベヤ本体 | 外周：両側開閉 | - | 45.5 | 26 | 25 | 36 | 41 | 125 | 296～316 | 4.3 | 23 | 4 | - |
| TKUA45H26-30W25R150 | TKUA45H26 | ケーブルベヤ本体 | 外周：両側開閉 | - | 45.5 | 26 | 25 | 36 | 41 | 150 | 346～366 | 4.3 | 23 | 4 | - |
| TKUA45H26-30W25R180 | TKUA45H26 | ケーブルベヤ本体 | 外周：両側開閉 | - | 45.5 | 26 | 25 | 36 | 41 | 180 | 406～426 | 4.3 | 23 | 4 | - |
| TKUA45H26-30W25R200 | TKUA45H26 | ケーブルベヤ本体 | 外周：両側開閉 | - | 45.5 | 26 | 25 | 36 | 41 | 200 | 446～466 | 4.3 | 23 | 4 | - |
| TKUA45H26-30W38R52 | TKUA45H26 | ケーブルベヤ本体 | 外周：両側開閉 | - | 45.5 | 26 | 38 | 36 | 54 | 52 | 150～170 | 4.3 | 23 | 4 | - |
| TKUA45H26-30W38R65 | TKUA45H26 | ケーブルベヤ本体 | 外周：両側開閉 | - | 45.5 | 26 | 38 | 36 | 54 | 65 | 176～196 | 4.3 | 23 | 4 | - |
| TKUA45H26-30W38R95 | TKUA45H26 | ケーブルベヤ本体 | 外周：両側開閉 | - | 45.5 | 26 | 38 | 36 | 54 | 95 | 236～256 | 4.3 | 23 | 4 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TKUA45H26-30W25R52 | TKUA45H26-30W25R52 | L | 383 | - | 在庫品 |
| TKUA45H26-30W25R65 | TKUA45H26-30W25R65 | L | 383 | - | 在庫品 |
| TKUA45H26-30W25R95 | TKUA45H26-30W25R95 | L | 383 | - | 在庫品 |
| TKUA45H26-30W25R125 | TKUA45H26-30W25R125 | L | 383 | - | - |
| TKUA45H26-30W25R150 | TKUA45H26-30W25R150 | L | 383 | - | - |
| TKUA45H26-30W25R180 | TKUA45H26-30W25R180 | L | 383 | - | - |
| TKUA45H26-30W25R200 | TKUA45H26-30W25R200 | L | 383 | - | - |
| TKUA45H26-30W38R52 | TKUA45H26-30W38R52 | L | 443 | - | 在庫品 |
| TKUA45H26-30W38R65 | TKUA45H26-30W38R65 | L | 443 | - | 在庫品 |
| TKUA45H26-30W38R95 | TKUA45H26-30W38R95 | L | 443 | - | 在庫品 |
・ケーブルベヤ本体の価格は、標準色、1リンク当たりの価格です。
