椿本チエイン
グリース仕様
ノングリース仕様

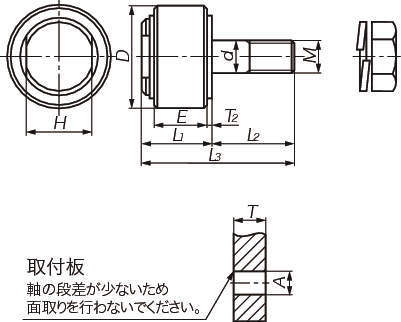

JBR-1

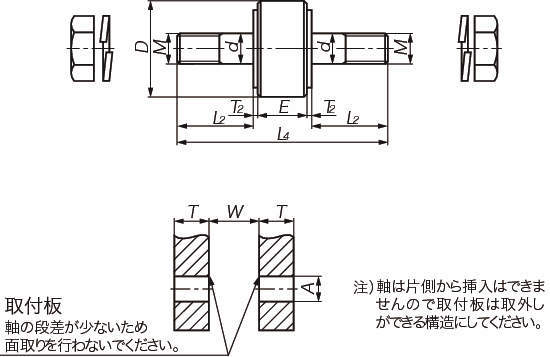

JBR-2
・ローラ内部に円筒コロを内蔵した、軸付ベアリングローラは、車輪・ガイドローラなどに最適です。
・すべり軸受タイプに比べ転がり摩擦係数1/3、ローラの許容負荷の大幅アップ。
・給油のできない環境での使用や給油メンテ削減に最適なノングリース仕様。
28件の型式
JBR-1
JBR-2
| 型式 | 仕様 |
許容 負荷 (kN) |
許容 回転速度 (r/min) |
最大ネジ 締付トルク (N･m) |
軸径 d (mm) |
外径 D (mm) |
H (mm) |
ネジ径 M |
E (mm) |
T2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
取付板(mm) |
概略 質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | T | W | ||||||||||||||||
| JBR03-1 | グリース仕様 | 1.96 | 180 | 11.8 | 10 | 31.8 | 19 | M10 | 14 | 2 | 20 | 24.5 | 44.5 | - | 10.2 | 10～13 | - | 0.14 |
| JBR05-1 | グリース仕様 | 3.04 | 185 | 58.8 | 12 | 40 | 27 | M12 | 19 | 2.5 | 26.5 | 35.5 | 62 | - | 12.2 | 15～20 | - | 0.28 |
| JBR10-1 | グリース仕様 | 5.49 | 190 | 78.4 | 16 | 50.8 | 32 | M16 | 26 | 3 | 35 | 40 | 75 | - | 16.2 | 17～21 | - | 0.59 |
| JBR12-1 | グリース仕様 | 8.34 | 150 | 78.4 | 20 | 65 | 38 | M20 | 32 | 3 | 41.5 | 48.5 | 90 | - | 20.2 | 21～25 | - | 1.15 |
| JBR17-1 | グリース仕様 | 9.81 | 120 | 162 | 24 | 80 | 48 | M24 | 44 | 4 | 56.5 | 62.5 | 119 | - | 24.2 | 28～34 | - | 2.47 |
| JBR26-1 | グリース仕様 | 12.7 | 95 | 245 | 27 | 100 | 55 | M27 | 50 | 4 | 63.5 | 73.5 | 137 | - | 27.2 | 32～39 | - | 3.60 |
| JBR36-1 | グリース仕様 | 15.7 | 75 | 529 | 30 | 125 | 70 | M30 | 56 | 5.5 | 73.5 | 86.5 | 160 | - | 30.2 | 39～47 | - | 6.50 |
| JBR03-2 | グリース仕様 | 1.96 | 180 | 11.8 | 10 | 31.8 | - | M10 | 14 | 2 | - | 24.5 | - | 67 | 10.2 | 10～13 | 18 | 0.14 |
| JBR05-2 | グリース仕様 | 3.04 | 185 | 58.8 | 12 | 40 | - | M12 | 19 | 2.5 | - | 35.5 | - | 95 | 12.2 | 15～20 | 24 | 0.30 |
| JBR10-2 | グリース仕様 | 5.49 | 190 | 78.4 | 16 | 50.8 | - | M16 | 26 | 3 | - | 40 | - | 112 | 16.2 | 17～21 | 32 | 0.69 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| JBR03-1 | JBR03-1 | P | 3,420 | - | 在庫品 |
| JBR05-1 | JBR05-1 | P | 4,360 | - | 在庫品 |
| JBR10-1 | JBR10-1 | P | 5,730 | - | 在庫品 |
| JBR12-1 | JBR12-1 | P | 8,380 | - | 在庫品 |
| JBR17-1 | JBR17-1 | P | 11,800 | - | 在庫品 |
| JBR26-1 | JBR26-1 | P | 32,000 | - | - |
| JBR36-1 | JBR36-1 | P | 43,600 | - | - |
| JBR03-2 | JBR03-2 | P | 3,420 | - | 30日間 |
| JBR05-2 | JBR05-2 | P | 4,360 | - | 30日間 |
| JBR10-2 | JBR10-2 | P | 5,730 | - | 30日間 |
