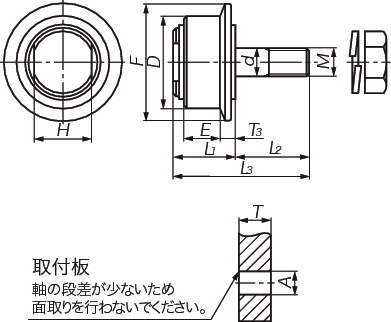

JBF-1
-
![]()

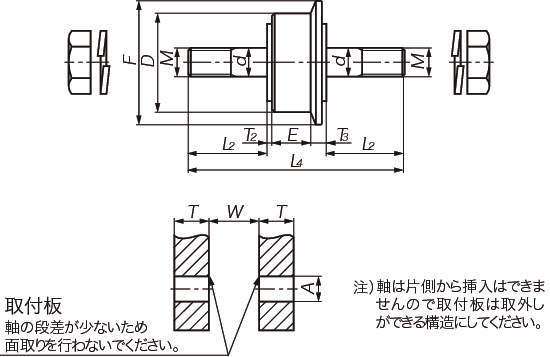

JBF-2
・ローラ内部に円筒コロを内蔵した、軸付ベアリングローラは、車輪・ガイドローラなどに最適です。
・すべり軸受タイプに比べ転がり摩擦係数1/3、ローラの許容負荷の大幅アップ。
・給油のできない環境での使用や給油メンテ削減に最適なノングリース仕様。
椿本チエイン
軸付ベアリングローラ（Fローラ）
詳細仕様
28件の型式
-
JBF-1
-
JBF-2
| 型式 | 仕様 |
許容 負荷 (kN) |
許容 回転速度 (r/min) |
最大ネジ 締付トルク (N･m) |
軸径 d (mm) |
外径 D (mm) |
H (mm) |
ネジ径 M |
E (mm) |
T2 (mm) |
T3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
取付板(mm) |
概略 質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | T | W | |||||||||||||||||
| JBF03-1 | グリース仕様 | 1.27 | 180 | 11.8 | 10 | 31.8 | 19 | M10 | 11 | - | 5 | 20 | 24.5 | 44.5 | - | 10.2 | 10～13 | - | 0.15 |
| JBF05-1 | グリース仕様 | 1.96 | 185 | 58.8 | 12 | 40 | 27 | M12 | 14 | - | 7.5 | 26.5 | 35.5 | 62 | - | 12.2 | 15～20 | - | 0.31 |
| JBF10-1 | グリース仕様 | 3.43 | 190 | 78.4 | 16 | 50.8 | 32 | M16 | 20 | - | 9 | 35 | 40 | 75 | - | 16.2 | 17～21 | - | 0.66 |
| JBF12-1 | グリース仕様 | 5.49 | 150 | 78.4 | 20 | 65 | 38 | M20 | 24 | - | 11 | 41.5 | 48.5 | 90 | - | 20.2 | 21～25 | - | 1.24 |
| JBF17-1 | グリース仕様 | 6.86 | 120 | 162 | 24 | 80 | 48 | M24 | 34 | - | 14 | 56.5 | 62.5 | 119 | - | 24.2 | 28～34 | - | 2.72 |
| JBF26-1 | グリース仕様 | 8.83 | 95 | 245 | 27 | 100 | 55 | M27 | 38 | - | 16 | 63.5 | 73.5 | 137 | - | 27.2 | 32～39 | - | 3.90 |
| JBF36-1 | グリース仕様 | 9.81 | 75 | 529 | 30 | 125 | 70 | M30 | 42 | - | 19.5 | 73.5 | 86.5 | 160 | - | 30.2 | 39～47 | - | 7.0 |
| JBF03-2 | グリース仕様 | 1.27 | 180 | 11.8 | 10 | 31.8 | - | M10 | 11 | 2 | 5 | - | 24.5 | - | 67 | 10.2 | 10～13 | 18 | 0.15 |
| JBF05-2 | グリース仕様 | 1.96 | 185 | 58.8 | 12 | 40 | - | M12 | 14 | 2.5 | 7.5 | - | 35.5 | - | 95 | 12.2 | 15～20 | 24 | 0.33 |
| JBF10-2 | グリース仕様 | 3.43 | 190 | 78.4 | 16 | 50.8 | - | M16 | 20 | 3 | 9 | - | 40 | - | 112 | 16.2 | 17～21 | 32 | 0.76 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| JBF03-1 | JBF03-1 | P | 3,470 | - | 在庫品 |
| JBF05-1 | JBF05-1 | P | 4,600 | - | 在庫品 |
| JBF10-1 | JBF10-1 | P | 6,070 | - | 在庫品 |
| JBF12-1 | JBF12-1 | P | 8,980 | - | 在庫品 |
| JBF17-1 | JBF17-1 | P | 12,700 | - | 在庫品 |
| JBF26-1 | JBF26-1 | P | 33,600 | - | - |
| JBF36-1 | JBF36-1 | P | 46,000 | - | - |
| JBF03-2 | JBF03-2 | P | 3,470 | - | 30日間 |
| JBF05-2 | JBF05-2 | P | 4,600 | - | 30日間 |
| JBF10-2 | JBF10-2 | P | 6,070 | - | 30日間 |
