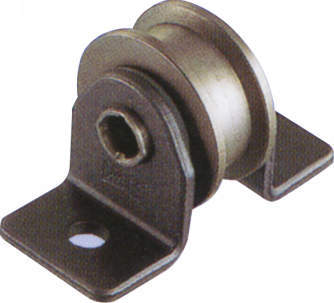

アタッチ付ベアリングローラ（両フランジローラ）

このページをプリント
CADをダウンロード
価格・納期を確認

・ローラ内部に円筒コロを内蔵した、アタッチ付ベアリングローラで、車輪・ガイドローラなどに最適です。
・軸受部に円筒コロを内蔵することですべり軸受タイプに比べ負荷容量が大きく、走行抵抗も0.03と小さいので重量搬送に最適です。
・単体使用時の蛇行防止を配慮した両フランジローラタイプ。
・油をきらう環境での使用や給油メンテ削減に最適なノングリース仕様をラインにアップ。

: #ベアリングローラ; #搬送

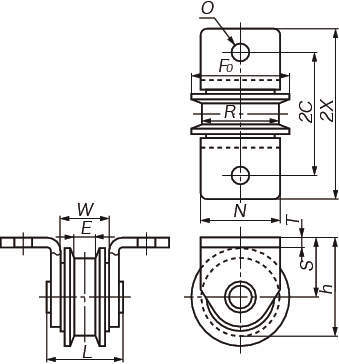

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

10件中 1-10件
表示件数

仕様
価格・納期

10件の型式

型式	仕様	許容負荷 (kN)	許容走行速度 (m/min)	R (mm)	E (mm)	L (mm)	h (mm)	S (mm)	T (mm)	2C (mm)	2X (mm)	N (mm)	O (mm)	W (mm)	Fo (mm)	概略質量 (kg)


ABFF03	グリース仕様	1.27	18	31.8	12	32	40	24.1	3.2	50	74	32	10	21.7	42	0.20
ABFF05	グリース仕様	1.67	23	40	12	39.8	50	30	4.5	60	87	40	10	26	50	0.42
ABFF10	グリース仕様	2.75	30	50.8	16	50.8	64	38.6	6.3	80	112	52	12	33	65	0.90
ABFF12	グリース仕様	3.63	30	65	16	58.4	80	47.5	7.9	90	130	70	15	37.4	80	1.65
ABFF17	グリース仕様	6.86	30	80	24	76.4	100	60	9.5	130	180	80	18	51.4	100	3.45
ABFF03N	ノングリース仕様	1.27	12	31.8	12	32	40	24.1	3.2	50	74	32	10	21.7	42	0.20
ABFF05N	ノングリース仕様	1.67	15	40	12	39.8	50	30	4.5	60	87	40	10	26	50	0.42
ABFF10N	ノングリース仕様	2.75	20	50.8	16	50.8	64	38.6	6.3	80	112	52	12	33	65	0.90
ABFF12N	ノングリース仕様	3.63	20	65	16	58.4	80	47.5	7.9	90	130	70	15	37.4	80	1.65
ABFF17N	ノングリース仕様	6.86	20	80	24	76.4	100	60	9.5	130	180	80	18	51.4	100	3.45

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
ABFF03	ABFF03	P	6,360	-	-
ABFF05	ABFF05	P	8,000	-	-
ABFF10	ABFF10	P	10,400	-	-
ABFF12	ABFF12	P	14,600	-	-
ABFF17	ABFF17	P	21,000	-	-
ABFF03N	ABFF03N	P	7,620	-	-
ABFF05N	ABFF05N	P	9,710	-	-
ABFF10N	ABFF10N	P	12,200	-	-
ABFF12N	ABFF12N	P	17,400	-	-
ABFF17N	ABFF17N	P	24,900	-	-
