椿本チエイン

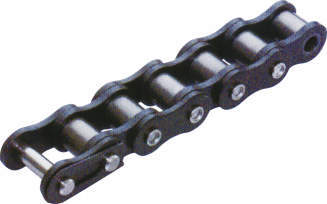

BSラムダチェーン(ISO606規格品・Bシリーズ)
詳細仕様
47件の型式

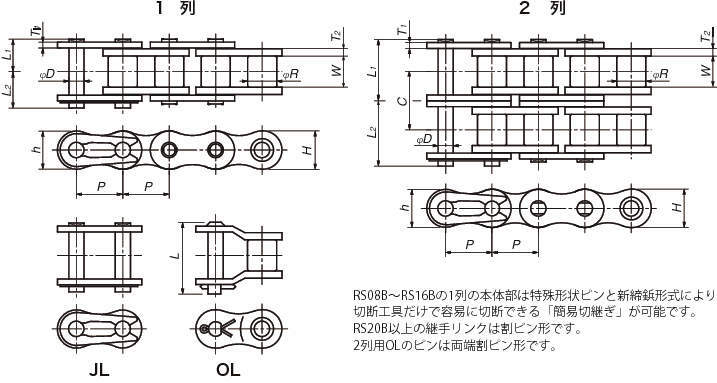

| 型式 | タイプ | 形状 | JIS番号 | 列数 |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) |
オフセットピン長 L (mm) |
横ピッチ C (mm) |
最小 引張強さ (kN) |
概略質量 (kg/m) |
リンク数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さ T1 | 厚さ T2 | 幅 H | 幅 h | ピン径 D | L1 | L2 | |||||||||||||
| RF06B-LM-1-RP-U | ユニット | RF(フラット形) | 06B | 1 | 9.525 | 6.35 | 5.72 | 1.3 | 1 | 8.2 | 8.2 | 3.28 | 6.1 | 7.7 | - | - | 9 | 0.39 | 320 |
| RS08B-LM-1-RP-U | ユニット | RS | 08B | 1 | 12.7 | 8.51 | 7.75 | 1.6 | 1.6 | 11.8 | 10.4 | 4.45 | 8.4 | 10 | - | - | 19 | 0.7 | 240 |
| RS10B-LM-1-RP-U | ユニット | RS | 10B | 1 | 15.875 | 10.16 | 9.65 | 1.5 | 1.5 | 14.7 | 13.7 | 5.08 | 9.55 | 11.25 | - | - | 23 | 0.95 | 192 |
| RS12B-LM-1-RP-U | ユニット | RS | 12B | 1 | 19.05 | 12.07 | 11.68 | 1.8 | 1.8 | 16.1 | 16.1 | 5.72 | 11.1 | 13 | - | - | 31 | 1.25 | 160 |
| RS16B-LM-1-RP-U | ユニット | RS | 16B | 1 | 25.4 | 15.88 | 17.02 | 4 | 3.2 | 21 | 21 | 8.28 | 17.75 | 19.95 | - | - | 70 | 2.7 | 120 |
| RF06B-LM-1-RP-L | リンク | RF(フラット形) | 06B | 1 | 9.525 | 6.35 | 5.72 | 1.3 | 1 | 8.2 | 8.2 | 3.28 | 6.1 | 7.7 | - | - | 8.9 | 0.39 | - |
| RF06B-LM-2-RP-L | リンク | RF(フラット形) | 06B | 2 | 9.525 | 6.35 | 5.72 | 1.3 | 1 | 8.2 | 8.2 | 3.28 | 11.2 | 12.8 | - | 10.24 | 16.9 | 0.75 | - |
| RS08B-LM-1-RP-L | リンク | RS | 08B | 1 | 12.7 | 8.51 | 7.75 | 1.6 | 1.6 | 11.8 | 10.4 | 4.45 | 8.4 | 10 | - | - | 17.8 | 0.7 | - |
| RS08B-LM-2-RP-L | リンク | RS | 08B | 2 | 12.7 | 8.51 | 7.75 | 1.6 | 1.6 | 11.8 | 10.4 | 4.45 | 15.3 | 16.9 | - | 13.92 | 31.1 | 1.35 | - |
| RS10B-LM-1-RP-L | リンク | RS | 10B | 1 | 15.875 | 10.16 | 9.65 | 1.5 | 1.5 | 14.7 | 13.7 | 5.08 | 9.55 | 11.25 | - | - | 22.2 | 0.95 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RF06B-LM-1-RP-U | RF06B-LM-1-RP-U | P | 28,480 | - | 在庫品 |
| RS08B-LM-1-RP-U | RS08B-LM-1-RP-U | P | 22,800 | - | 在庫品 |
| RS10B-LM-1-RP-U | RS10B-LM-1-RP-U | P | 24,960 | - | 在庫品 |
| RS12B-LM-1-RP-U | RS12B-LM-1-RP-U | P | 32,160 | - | 在庫品 |
| RS16B-LM-1-RP-U | RS16B-LM-1-RP-U | P | 49,320 | - | 在庫品 |
| RF06B-LM-1-RP-L | RF06B-LM-1-RP-L | L | 89 | - | 30日間 |
| RF06B-LM-2-RP-L | RF06B-LM-2-RP-L | L | 211 | - | 30日間 |
| RS08B-LM-1-RP-L | RS08B-LM-1-RP-L | L | 95 | - | 30日間 |
| RS08B-LM-2-RP-L | RS08B-LM-2-RP-L | L | 224 | - | 30日間 |
| RS10B-LM-1-RP-L | RS10B-LM-1-RP-L | L | 130 | - | 30日間 |
