・位置決め・位相合わせ簡単でガタはゼロ
・一切の追加効果不要
・シンプルな構造で、取付取り外しが容易
・フラット取付はさらに軽量・省スペース
共通仕様
| プーリ | 機械構造用炭素鋼 |
|---|---|
| スリーブ | 機械構造用炭素鋼、熱処理（焼入焼戻） |
| 締付ボルト | 構造用合金、熱処理（焼入焼戻）、黒色酸化被膜処理 |
椿本チエイン
タイミングプーリ｜PXロックプーリ（Sタイプ） P14M
詳細仕様
549件の型式
-
AF-S
-
AF-F
-
B-S
-
B-F
-
スリーブ
| 型式 | 歯形 |
プーリ 形状 |
材質 | 歯数 |
使用 ベルト幅 (mm) |
ピッチ円 直径 (mm) |
歯先円 直径 (mm) |
フランジ 外径 (mm) |
幅 W (mm) |
軸穴径 d (mm) |
L1 (mm) |
取付形式 | スリーブ(mm) | 締付ボルト |
締付 トルク (N･m) |
伝達 トルク (N･m) |
スラスト 荷重 (kN) |
面圧(Mpa) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

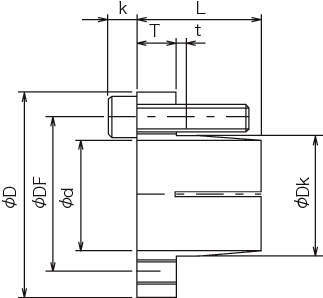

| 枠番 | φD | φDF | φDk | L | T | t | K | サイズ | 本数 | 軸側 | ハブ側 | ||||||||||||||||
| PT28P14M40AF-SS4824 | P14M | AF | 機械構造用炭素鋼 | 28 | 40 | 124.78 | 121.98 | 136.0 | 53 | 24 | 15.5 | AF-S(標準取付) | S4 | 56 | 46 | 38.6 | 26 | 8 | 2.5 | 5 | M5×20 | 8 | 8.3 | 446 | 37.2 | 227 | 146 |
| PT28P14M40AF-SS4825 | P14M | AF | 機械構造用炭素鋼 | 28 | 40 | 124.78 | 121.98 | 136.0 | 53 | 25 | 15.5 | AF-S(標準取付) | S4 | 56 | 46 | 38.6 | 26 | 8 | 2.5 | 5 | M5×20 | 8 | 8.3 | 465 | 37.2 | 218 | 146 |
| PT28P14M40AF-SS4828 | P14M | AF | 機械構造用炭素鋼 | 28 | 40 | 124.78 | 121.98 | 136.0 | 53 | 28 | 15.5 | AF-S(標準取付) | S4 | 56 | 46 | 38.6 | 26 | 8 | 2.5 | 5 | M5×20 | 8 | 8.3 | 521 | 37.2 | 195 | 146 |
| PT28P14M40AF-SS4830 | P14M | AF | 機械構造用炭素鋼 | 28 | 40 | 124.78 | 121.98 | 136.0 | 53 | 30 | 15.5 | AF-S(標準取付) | S4 | 56 | 46 | 38.6 | 26 | 8 | 2.5 | 5 | M5×20 | 8 | 8.3 | 558 | 37.2 | 182 | 146 |
| PT28P14M40AF-SS4832 | P14M | AF | 機械構造用炭素鋼 | 28 | 40 | 124.78 | 121.98 | 136.0 | 53 | 32 | 15.5 | AF-S(標準取付) | S4 | 56 | 46 | 38.6 | 26 | 8 | 2.5 | 5 | M5×20 | 8 | 8.3 | 595 | 37.2 | 170 | 146 |
| PT28P14M40AF-SS4835 | P14M | AF | 機械構造用炭素鋼 | 28 | 40 | 124.78 | 121.98 | 136.0 | 53 | 35 | 15.5 | AF-S(標準取付) | S4 | 56 | 46 | 38.6 | 26 | 8 | 2.5 | 5 | M5×20 | 8 | 8.3 | 651 | 37.2 | 156 | 146 |
| PT28P14M40AF-SS51038 | P14M | AF | 機械構造用炭素鋼 | 28 | 40 | 124.78 | 121.98 | 136.0 | 53 | 38 | 17.5 | AF-S(標準取付) | S5 | 66 | 56 | 48.8 | 29 | 10 | 2.5 | 5 | M5×22 | 10 | 8.3 | 883 | 46.5 | 169 | 135 |
| PT28P14M40AF-SS51040 | P14M | AF | 機械構造用炭素鋼 | 28 | 40 | 124.78 | 121.98 | 136.0 | 53 | 40 | 17.5 | AF-S(標準取付) | S5 | 66 | 56 | 48.8 | 29 | 10 | 2.5 | 5 | M5×22 | 10 | 8.3 | 930 | 46.5 | 160 | 135 |
| PT28P14M40AF-SS51042 | P14M | AF | 機械構造用炭素鋼 | 28 | 40 | 124.78 | 121.98 | 136.0 | 53 | 42 | 17.5 | AF-S(標準取付) | S5 | 66 | 56 | 48.8 | 29 | 10 | 2.5 | 5 | M5×22 | 10 | 8.3 | 976 | 46.5 | 152 | 135 |
| PT28P14M40AF-SS51045 | P14M | AF | 機械構造用炭素鋼 | 28 | 40 | 124.78 | 121.98 | 136.0 | 53 | 45 | 17.5 | AF-S(標準取付) | S5 | 66 | 56 | 48.8 | 29 | 10 | 2.5 | 5 | M5×22 | 10 | 8.3 | 1046 | 46.5 | 142 | 135 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PT28P14M40AF-SS4824 | PT28P14M40AF-SS4824 | P | 29,100 | - | 10日間 |
| PT28P14M40AF-SS4825 | PT28P14M40AF-SS4825 | P | 29,100 | - | 10日間 |
| PT28P14M40AF-SS4828 | PT28P14M40AF-SS4828 | P | 29,100 | - | 10日間 |
| PT28P14M40AF-SS4830 | PT28P14M40AF-SS4830 | P | 29,100 | - | 10日間 |
| PT28P14M40AF-SS4832 | PT28P14M40AF-SS4832 | P | 29,100 | - | 10日間 |
| PT28P14M40AF-SS4835 | PT28P14M40AF-SS4835 | P | 29,100 | - | 10日間 |
| PT28P14M40AF-SS51038 | PT28P14M40AF-SS51038 | P | 31,800 | - | 10日間 |
| PT28P14M40AF-SS51040 | PT28P14M40AF-SS51040 | P | 31,800 | - | 10日間 |
| PT28P14M40AF-SS51042 | PT28P14M40AF-SS51042 | P | 31,800 | - | 10日間 |
| PT28P14M40AF-SS51045 | PT28P14M40AF-SS51045 | P | 31,800 | - | 10日間 |
