椿本チエイン
RF形ローラチェーン
詳細仕様
16件の型式

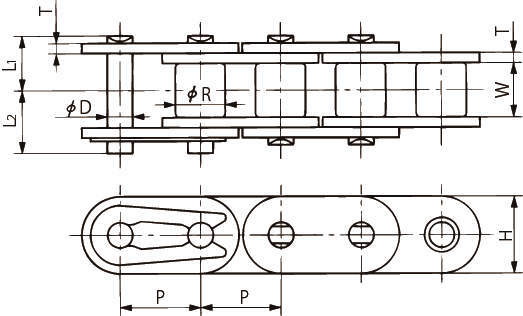

| 型式 | タイプ |
チェーン 番号 |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) |
最大許容張力 (kN) |
概略質量 (kg/m) |
リンク数 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さ T | 幅 H | ピン径 D | L1 | L2 | |||||||||
| RF40-U | ユニット | RF40 | 12.70 | 7.92 | 7.95 | 1.5 | 12.0 | 3.97 | 8.25 | 9.95 | 2.65 | 0.74 | 240 |
| RF50-U | ユニット | RF50 | 15.875 | 10.16 | 9.53 | 2.0 | 15.0 | 5.09 | 10.3 | 12.0 | 4.31 | 1.22 | 192 |
| RF60-U | ユニット | RF60 | 19.05 | 11.91 | 12.70 | 2.4 | 18.1 | 5.96 | 12.85 | 14.75 | 6.28 | 1.78 | 160 |
| RF80-U | ユニット | RF80 | 25.40 | 15.88 | 15.88 | 3.2 | 24.1 | 7.94 | 16.25 | 19.25 | 10.7 | 3.09 | 120 |
| RF40 | リンク | RF40 | 12.70 | 7.92 | 7.95 | 1.5 | 12.0 | 3.97 | 8.25 | 9.95 | 2.65 | 0.74 | - |
| RF50 | リンク | RF50 | 15.875 | 10.16 | 9.53 | 2.0 | 15.0 | 5.09 | 10.3 | 12.0 | 4.31 | 1.22 | - |
| RF60 | リンク | RF60 | 19.05 | 11.91 | 12.70 | 2.4 | 18.1 | 5.96 | 12.85 | 14.75 | 6.28 | 1.78 | - |
| RF80 | リンク | RF80 | 25.40 | 15.88 | 15.88 | 3.2 | 24.1 | 7.94 | 16.25 | 19.25 | 10.7 | 3.09 | - |
| RF100 | リンク | RF100 | 31.75 | 19.05 | 19.05 | 4.0 | 28.6 | 9.54 | 19.75 | 22.85 | 17.1 | 4.43 | - |
| RF120-L | リンク | RF120 | 38.10 | 22.23 | 25.40 | 4.8 | 34.4 | 11.11 | 24.9 | 28.9 | 23.9 | 6.49 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RF40-U | RF40-U | P | 8,840 | 在庫品 | 在庫品 |
| RF50-U | RF50-U | P | 11,328 | 在庫品 | 在庫品 |
| RF60-U | RF60-U | P | 14,100 | 在庫品 | 在庫品 |
| RF80-U | RF80-U | P | 26,400 | 在庫品 | 在庫品 |
| RF40 | RF40-L | L | 38 | - | 在庫品 |
| RF50 | RF50-L | L | 59 | - | 在庫品 |
| RF60 | RF60-L | L | 90 | - | 在庫品 |
| RF80 | RF80-L | L | 224 | - | 在庫品 |
| RF100 | RF100-L | L | 556 | - | 30日間 |
| RF120-L | RF120-L | L | 904 | - | 30日間 |
