・サイドローラ形ですのでコンベヤのコンパクト化に適しています。
・サイドローラを多数付けられますので小さな搬送物を直接乗せるコンベヤにも適しています。
椿本チエイン
サイドローラ付 バイピッチチェーン
詳細仕様
264件の型式
-

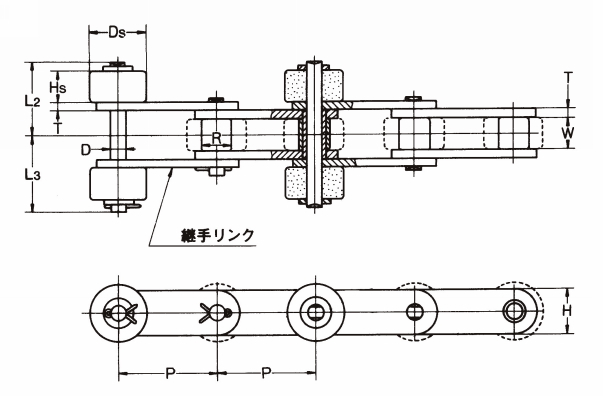

平行形
-

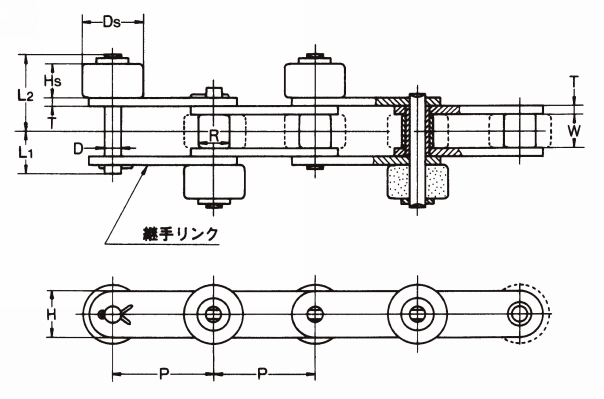

千鳥形
| 型式 | タイプ | チェーン番号 | ローラ形式 | サイドローラ | ピッチP(mm) | ローラ径R(mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) | サイドローラ(mm) |
最大許容張力 (kN) |
概略質量 (kg/m) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 種類 | 取付形式 | 取付間隔 | 厚さ T | 幅 H | ピン径 D | L1 | L2 | L3 | DS | HS | |||||||||
| RF2040S-1LSRP-H | リンク | RF2040 | S | プラローラ | 平行形 | 1L | 25.40 | 7.92 | 7.95 | 1.5 | 12.0 | 3.97 | 9.65 | 17.9 | 19.3 | 15.88 | 7.8 | 2.65 | 0.66 |
| RF2040S-2LSRP-H | リンク | RF2040 | S | プラローラ | 平行形 | 2L | 25.40 | 7.92 | 7.95 | 1.5 | 12.0 | 3.97 | 9.65 | 17.9 | 19.3 | 15.88 | 7.8 | 2.65 | 0.66 |
| RF2040S-3LSRP-H | リンク | RF2040 | S | プラローラ | 平行形 | 3L | 25.40 | 7.92 | 7.95 | 1.5 | 12.0 | 3.97 | 9.65 | 17.9 | 19.3 | 15.88 | 7.8 | 2.65 | 0.66 |
| RF2040S-4LSRP-H | リンク | RF2040 | S | プラローラ | 平行形 | 4L | 25.40 | 7.92 | 7.95 | 1.5 | 12.0 | 3.97 | 9.65 | 17.9 | 19.3 | 15.88 | 7.8 | 2.65 | 0.66 |
| RF2040S-1LSRP-T | リンク | RF2040 | S | プラローラ | 千鳥形 | 1L | 25.40 | 7.92 | 7.95 | 1.5 | 12.0 | 3.97 | 9.65 | 17.9 | 19.3 | 15.88 | 7.8 | 2.65 | 0.66 |
| RF2040S-2LSRP-T | リンク | RF2040 | S | プラローラ | 千鳥形 | 2L | 25.40 | 7.92 | 7.95 | 1.5 | 12.0 | 3.97 | 9.65 | 17.9 | 19.3 | 15.88 | 7.8 | 2.65 | 0.66 |
| RF2040S-3LSRP-T | リンク | RF2040 | S | プラローラ | 千鳥形 | 3L | 25.40 | 7.92 | 7.95 | 1.5 | 12.0 | 3.97 | 9.65 | 17.9 | 19.3 | 15.88 | 7.8 | 2.65 | 0.66 |
| RF2040S-4LSRP-T | リンク | RF2040 | S | プラローラ | 千鳥形 | 4L | 25.40 | 7.92 | 7.95 | 1.5 | 12.0 | 3.97 | 9.65 | 17.9 | 19.3 | 15.88 | 7.8 | 2.65 | 0.66 |
| RF2050S-1LSRP-H | リンク | RF2050 | S | プラローラ | 平行形 | 1L | 31.75 | 10.16 | 9.53 | 2.0 | 15.0 | 5.09 | 11.9 | 21.6 | 23.3 | 19.05 | 94 | 4.31 | 1.03 |
| RF2050S-2LSRP-H | リンク | RF2050 | S | プラローラ | 平行形 | 2L | 31.75 | 10.16 | 9.53 | 2.0 | 15.0 | 5.09 | 11.9 | 21.6 | 23.3 | 19.05 | 94 | 4.31 | 1.03 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RF2040S-1LSRP-H | RF2040S-1LSRP-H-L | L | 227 | - | 15日間 |
| RF2040S-2LSRP-H | RF2040S-2LSRP-H-L | L | 157 | - | 15日間 |
| RF2040S-3LSRP-H | RF2040S-3LSRP-H-L | L | 150 | - | 25日間 |
| RF2040S-4LSRP-H | RF2040S-4LSRP-H-L | L | 136 | - | 25日間 |
| RF2040S-1LSRP-T | RF2040S-1LSRP-T-L | L | 157 | - | 15日間 |
| RF2040S-2LSRP-T | RF2040S-2LSRP-T-L | L | 136 | - | 15日間 |
| RF2040S-3LSRP-T | RF2040S-3LSRP-T-L | L | 124 | - | 25日間 |
| RF2040S-4LSRP-T | RF2040S-4LSRP-T-L | L | 112 | - | 25日間 |
| RF2050S-1LSRP-H | RF2050S-1LSRP-H-L | L | 251 | - | 15日間 |
| RF2050S-2LSRP-H | RF2050S-2LSRP-H-L | L | 184 | - | 15日間 |
