・チェーンの幅寸法は他のフリーフローチェーンよりも小さくなっています。
・トップローラを両側のプレートで支持していますので、頑丈なフリーフローコンベヤに適します。
椿本チエイン

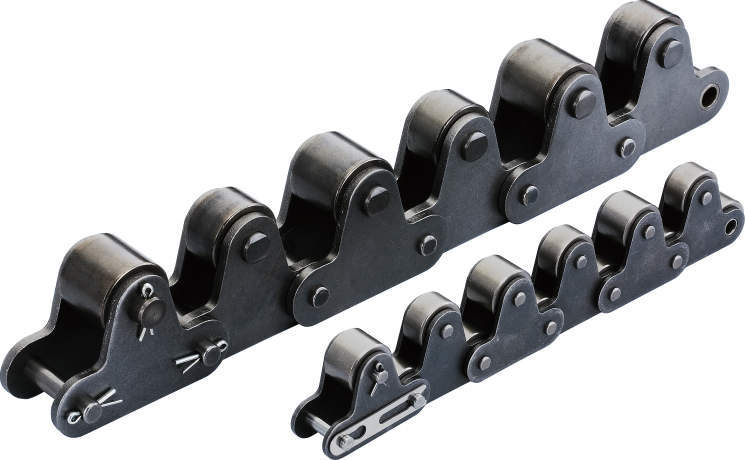

トップローラ付 ラムダバイピッチチェーン
詳細仕様
30件の型式

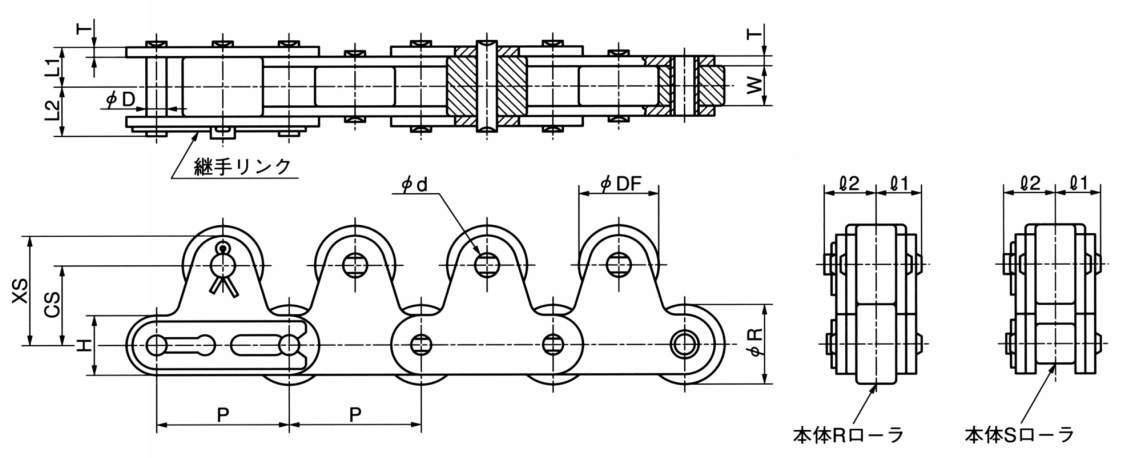

| 型式 | タイプ | チェーン番号 | ローラ形式 | トップローラ |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) | サイドローラ(mm) |
最大許容張力 (kN) |
概略質量 (kg/m) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 種類 | 取付間隔 | 厚さ T | 幅 H | ピン径 D | L1 | L2 | DF | CS | XS | l1 | l2 | d | |||||||||
| RF2040R-LMC-1LTRP | リンク | RF2040 | R | プラローラ | 1L | 25.40 | 15.88 | 7.95 | 1.5 | 12.0 | 3.97 | 8.25 | 9.95 | 15.88 | 15.0 | 21.0 | 8.25 | 9.65 | 3.97 | 2.65 | 1.27 |
| RF2040R-LMC-2LTRPRL-L | リンク | RF2040 | R | プラローラ | 2L | 25.4 | 15.88 | 7.95 | 1.5 | 12 | 3.97 | 8.25 | 9.95 | 15.88 | 15 | 21 | 8.25 | 9.65 | 3.97 | 2.65 | 1.27 |
| RF2050R-LMC-1LTRP | リンク | RF2050 | R | プラローラ | 1L | 31.75 | 19.05 | 9.53 | 2.0 | 15.0 | 5.09 | 10.3 | 12.0 | 19.05 | 19.0 | 26.5 | 10.3 | 11.9 | 5.09 | 4.31 | 1.90 |
| RF2050R-LMC-2LTRPRL-L | リンク | RF2050 | R | プラローラ | 2L | 31.75 | 19.05 | 9.53 | 2 | 15 | 5.09 | 10.3 | 12 | 19.05 | 19 | 26.5 | 10.3 | 11.9 | 5.09 | 4.31 | 1.9 |
| RF2060R-LMC-1LTRP | リンク | RF2060 | R | プラローラ | 1L | 38.10 | 22.23 | 12.70 | 3.2 | 17.2 | 5.96 | 14.55 | 16.55 | 22.23 | 23.0 | 3.16 | 14.55 | 16.9 | 5.96 | 6.28 | 3.46 |
| RF2060R-LMC-2LTRPRL-L | リンク | RF2060 | R | プラローラ | 2L | 38.1 | 22.23 | 12.7 | 3.2 | 17.2 | 5.96 | 14.55 | 16.55 | 22.23 | 23 | 3.16 | 14.55 | 16.9 | 5.96 | 6.28 | 3.46 |
| RF2040S-LMC-1LTRP | リンク | RF2040 | S | プラローラ | 1L | 25.40 | 7.92 | 7.95 | 1.5 | 12.0 | 3.97 | 8.25 | 9.95 | 15.88 | 15.0 | 21.0 | 8.25 | 9.65 | 3.97 | 2.65 | 0.91 |
| RF2040S-LMC-2LTRPRL-L | リンク | RF2040 | S | プラローラ | 2L | 25.4 | 7.92 | 7.95 | 1.5 | 12 | 3.97 | 8.25 | 9.95 | 15.88 | 15 | 21 | 8.25 | 9.65 | 3.97 | 2.65 | 0.91 |
| RF2050S-LMC-1LTRP | リンク | RF2050 | S | プラローラ | 1L | 31.75 | 10.16 | 9.53 | 2.0 | 15.0 | 5.09 | 10.3 | 12.0 | 19.05 | 19.0 | 26.5 | 10.3 | 11.9 | 5.09 | 4.31 | 1.44 |
| RF2050S-LMC-2LTRPRL-L | リンク | RF2050 | S | プラローラ | 2L | 31.75 | 10.16 | 9.53 | 2 | 15 | 5.09 | 10.3 | 12 | 19.05 | 19 | 26.5 | 10.3 | 11.9 | 5.09 | 4.31 | 1.44 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RF2040R-LMC-1LTRP | RF2040R-LMC-1LTRP-L | L | 622 | - | 15日間 |
| RF2040R-LMC-2LTRPRL-L | RF2040R-LMC-2LTRPRL-L | L | 409 | - | 15日間 |
| RF2050R-LMC-1LTRP | RF2050R-LMC-1LTRP-L | L | 798 | - | 15日間 |
| RF2050R-LMC-2LTRPRL-L | RF2050R-LMC-2LTRPRL-L | L | 518 | - | 15日間 |
| RF2060R-LMC-1LTRP | RF2060R-LMC-1LTRP-L | L | 1,080 | - | 25日間 |
| RF2060R-LMC-2LTRPRL-L | RF2060R-LMC-2LTRPRL-L | L | 691 | - | 25日間 |
| RF2040S-LMC-1LTRP | RF2040S-LMC-1LTRP-L | L | 540 | - | 15日間 |
| RF2040S-LMC-2LTRPRL-L | RF2040S-LMC-2LTRPRL-L | L | 371 | - | 15日間 |
| RF2050S-LMC-1LTRP | RF2050S-LMC-1LTRP-L | L | 691 | - | 15日間 |
| RF2050S-LMC-2LTRPRL-L | RF2050S-LMC-2LTRPRL-L | L | 451 | - | 15日間 |
