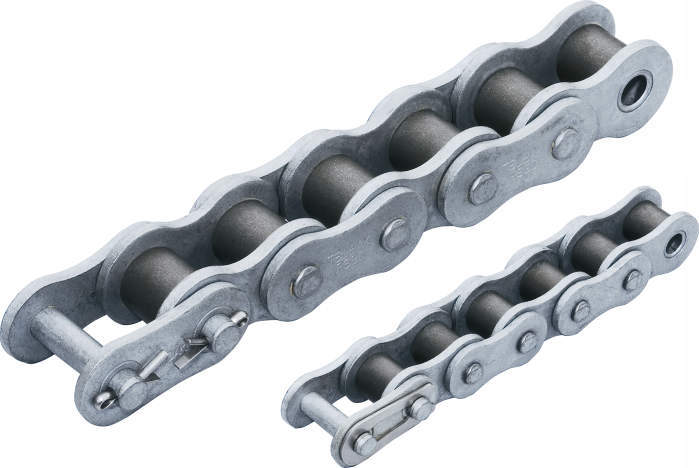

■高い耐薬品性
・つばきが独自に開発した特殊コートと特殊樹脂コートの組合せにより、高い耐食性(防錆性)と耐薬品性を実現しました。
■高い耐食性
・塩水噴霧試験(JIS-Z-2371)で1000時間経過しても錆が発生しません。
■環境負荷の低減
・防錆表面処理に用いられる有害な六価クロムを使用しておらず、またその他有害な鉛、カドミウム、水銀、ヒ素なども一切使用していません。
・RoHS指令にも適合した、環境にやさしい製品です。
■RSローラチェーンと同一強度
・チェーンの引張強さや許容張力は、標準のスチール製RSローラチェーンと同一です。
・強度低下はありません。
48件の型式

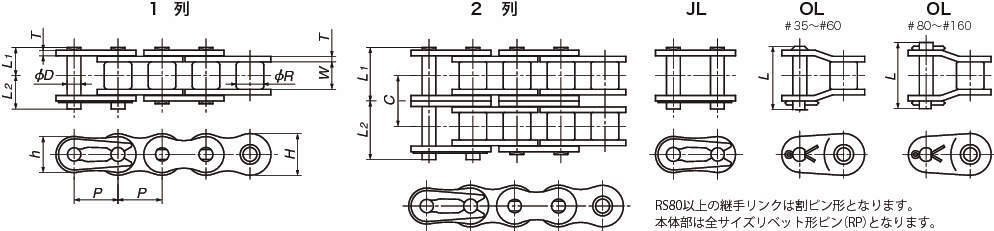

| 型式 | タイプ |
チェーン 番号 |
列数 |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) |
オフセットピン長 L (mm) |
横ピッチ C (mm) |
最小 引張強さ (kN) |
最大 許容張力 (kN) |
概略質量 (kg/m) |
リンク数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さT | 幅H | 幅h | ピン径D | ピン長L1+L2 | L1 | L2 | |||||||||||||
| RS35-NEP-1-RP-U | ユニット | RS35 | 1 | 9.525 | 5.08 | 4.78 | 1.25 | 9 | 7.8 | 3.59 | 12.7 | 5.85 | 6.85 | - | - | 9.81 | 2.16 | 0.33 | 320 |
| RS40-NEP-1-RP-U | ユニット | RS40 | 1 | 12.7 | 7.92 | 7.95 | 1.5 | 12 | 10.4 | 3.97 | 18.2 | 8.25 | 9.95 | - | - | 17.7 | 3.63 | 0.64 | 240 |
| RS50-NEP-1-RP-U | ユニット | RS50 | 1 | 15.875 | 10.16 | 9.53 | 2 | 15 | 13 | 5.09 | 22.3 | 10.3 | 11.9 | - | - | 28.4 | 6.37 | 1.04 | 192 |
| RS60-NEP-1-RP-U | ユニット | RS60 | 1 | 19.05 | 11.91 | 12.7 | 2.4 | 18.1 | 15.6 | 5.96 | 27.6 | 12.85 | 14.75 | - | - | 40.2 | 8.83 | 1.53 | 160 |
| RS80-NEP-1-RP-U | ユニット | RS80 | 1 | 25.4 | 15.88 | 15.88 | 3.2 | 24.1 | 20.8 | 7.94 | 35.5 | 16.25 | 19.25 | - | - | 71.6 | 14.7 | 2.66 | 120 |
| RS100-NEP-1-RP-U | ユニット | RS100 | 1 | 31.75 | 19.05 | 19.05 | 4 | 30.1 | 26 | 9.54 | 42,6 | 19.75 | 22.85 | - | - | 107 | 22.6 | 3.99 | 96 |
| RS35-NEP-1-RP-L | リンク | RS35 | 1 | 9.525 | 5.08 | 4.78 | 1.25 | 9 | 7.8 | 3.59 | 12.7 | 5.85 | 6.85 | - | - | 9.81 | 2.16 | 0.33 | - |
| RS40-NEP-1-RP-L | リンク | RS40 | 1 | 12.7 | 7.92 | 7.95 | 1.5 | 12 | 10.4 | 3.97 | 18.2 | 8.25 | 9.95 | - | - | 17.7 | 3.63 | 0.64 | - |
| RS40-NEP-2-RP-L | リンク | RS40 | 2 | 12.7 | 7.92 | 7.95 | 1.5 | 12 | 10.4 | 3.97 | 32.6 | 15.45 | 17.15 | - | 14.4 | 35.3 | 6.18 | 1.27 | - |
| RS50-NEP-1-RP-L | リンク | RS50 | 1 | 15.875 | 10.16 | 9.53 | 2 | 15 | 13 | 5.09 | 22.3 | 10.3 | 11.9 | - | - | 28.4 | 6.37 | 1.04 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS35-NEP-1-RP-U | RS35-NEP-1-RP-U | P | 11,600 | - | 在庫品 |
| RS40-NEP-1-RP-U | RS40-NEP-1-RP-U | P | 12,900 | - | 在庫品 |
| RS50-NEP-1-RP-U | RS50-NEP-1-RP-U | P | 17,200 | - | 在庫品 |
| RS60-NEP-1-RP-U | RS60-NEP-1-RP-U | P | 23,800 | - | 在庫品 |
| RS80-NEP-1-RP-U | RS80-NEP-1-RP-U | P | 41,600 | - | 在庫品 |
| RS100-NEP-1-RP-U | RS100-NEP-1-RP-U | P | 71,100 | - | 在庫品 |
| RS35-NEP-1-RP-L | RS35-NEP-1-RP-L | L | 37 | - | 在庫品 |
| RS40-NEP-1-RP-L | RS40-NEP-1-RP-L | L | 55 | - | 在庫品 |
| RS40-NEP-2-RP-L | RS40-NEP-2-RP-L | L | 120 | - | - |
| RS50-NEP-1-RP-L | RS50-NEP-1-RP-L | L | 93 | - | 在庫品 |
