過負荷保護機器（機械式）｜ショックガードカップリング TGBシリーズ

■隣接トリップトルク精度は±10％以内
・繰返し、トリップをしてもその隣接するトリップトルクのバラツキは±10％以内に入っています。

■ワイドバリエーション
・58サイズのワイドラインアップ。0.294N・m～7154N・mまで58サイズの品揃えです。

■自動復帰
・過負荷の原因を取除いた後、駆動側を回転するだけで自動的に再噛合いします。

■ワンポジションタイプ
・トルク伝達素子になっているボール＆ポケットの配列は1ヶ所でしかかみ合わない独特の組合わせになっています。

■簡単なトルク調整
・調節ナット（ボルト）を回すだけで、自由にトリップトルクの調節ができます。

■見やすいトルク目盛
・インジケータとトルク目盛によって、いつでも設定トルクの確認ができます。

■標準形過負荷検出センサ
・非接触形のTGセンサを組合わせて、過負荷を検出して、モータの停止や警報を出すことができます。

#過負荷保護機器
#カップリング

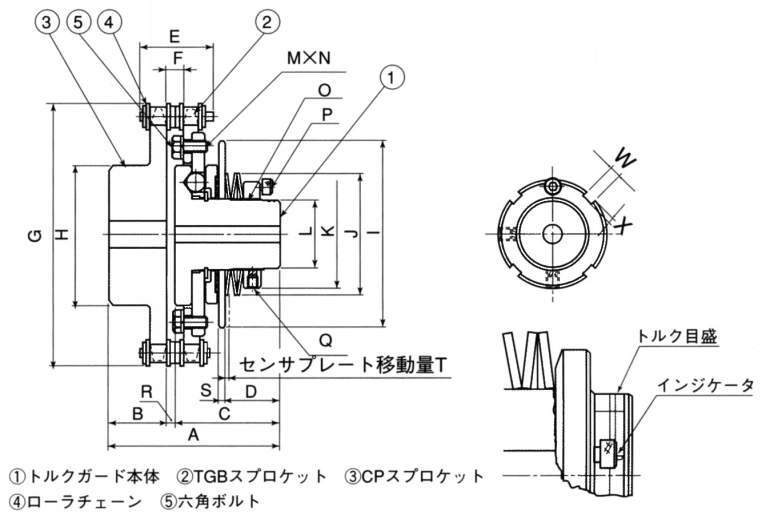

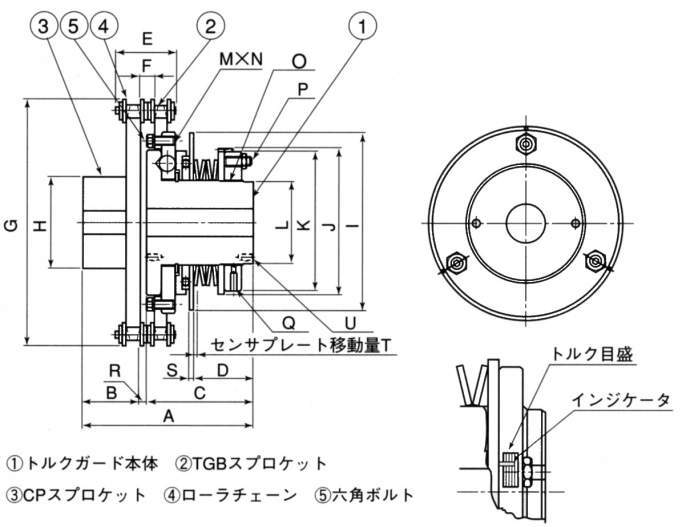

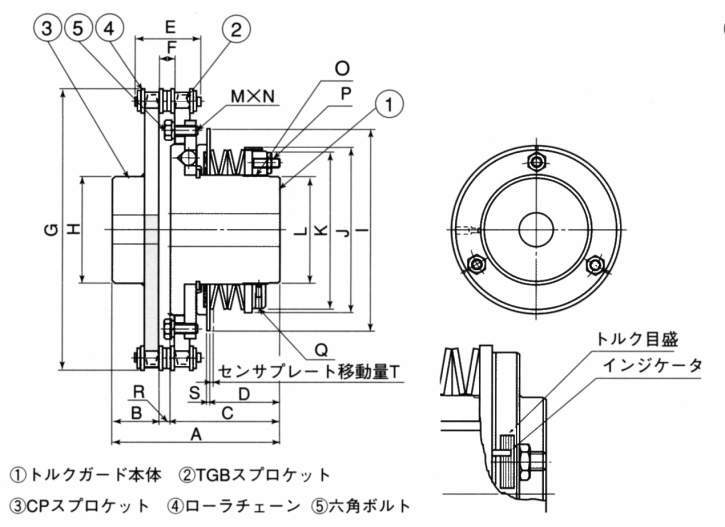

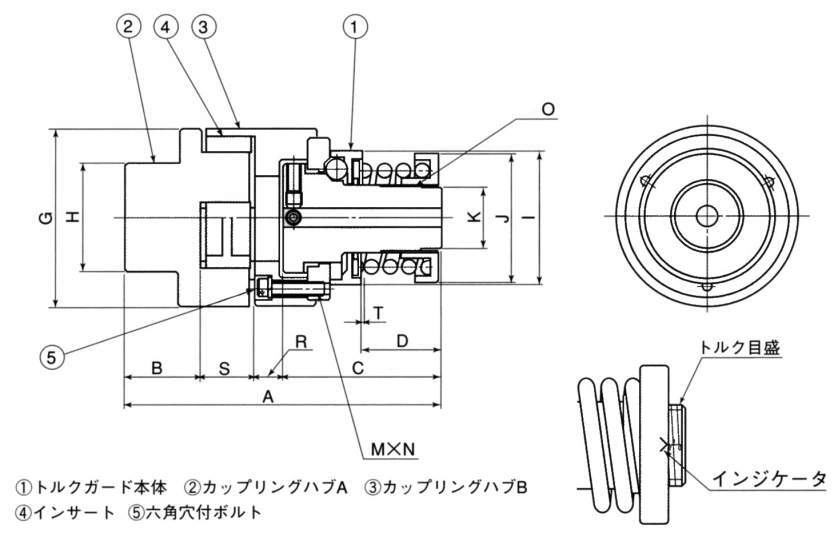

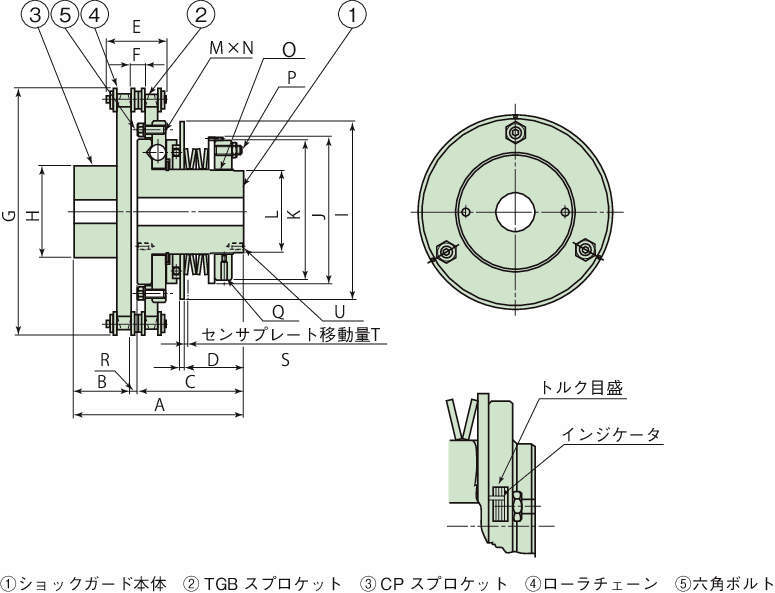

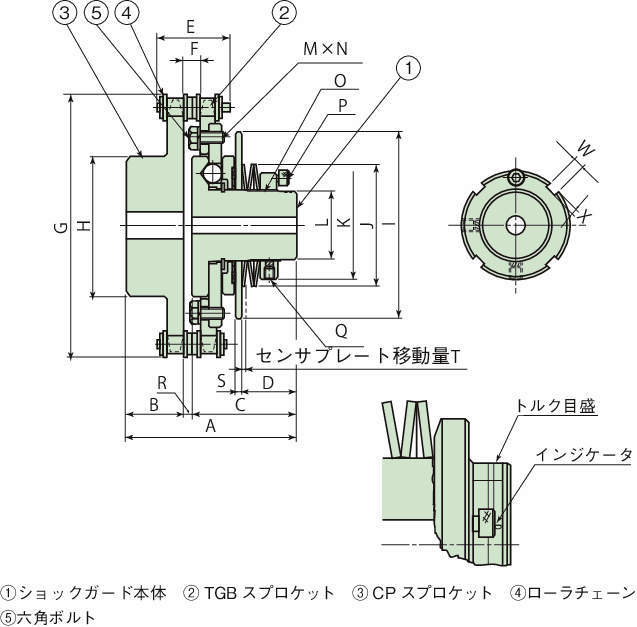

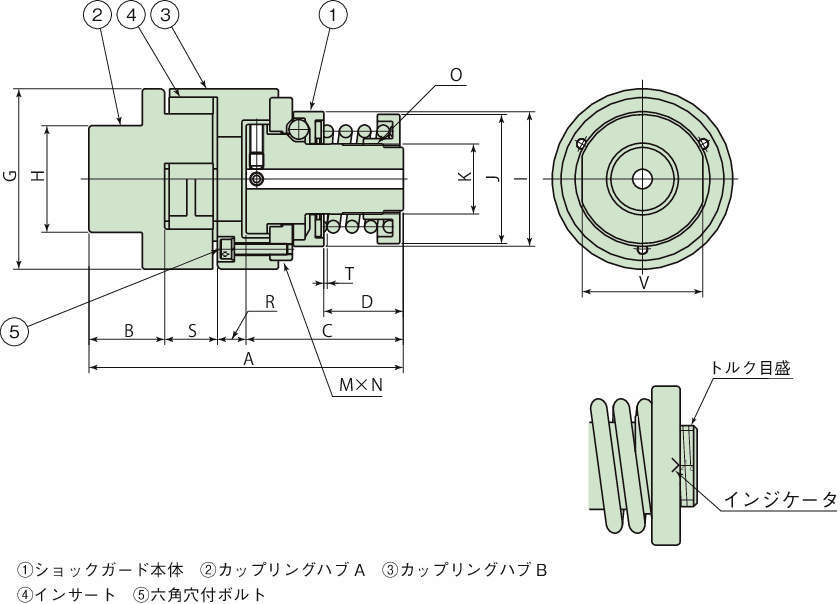

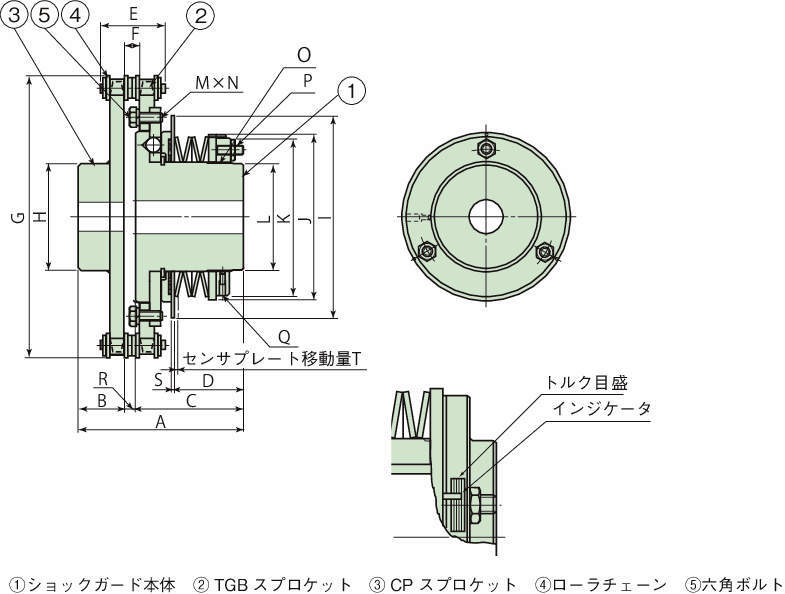

  • 寸法図
  • 動画
  • CAD

詳細仕様

前へ
次へ

  • 22件中 1-10件

  • 表示件数

22件の型式

  • TGB08～16

  • TGB20～50

  • TGB70～90

  • TGB110～130

型式 ばねの色 設定
トルク範囲
(N・m)		 最高
回転速度
(r/min)		 カップリング
型式		 スプロケット 軸穴径(mm) A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 F
(mm)		 G
(mm)		 H
(mm)		 I
(mm)		 J
(mm)		 K
(mm)		 L
(mm)		 M×N×個数 O P Q R
(mm)		 S
(mm)		 T
(mm)		 W
(mm)		 X
(mm)		 U 止め輪サイズ
Y
(mm)		 慣性
モーメント
(kg･m2)		 GD2
(kgf･m2)		 質量
(kg)
チェーン 番号 歯数 トルクガード側 カップリング側
下穴 最大 下穴 最大
TGB08-LC イエロー 0.294～1.47 1200 L075A - - 5 8 - 15 80 20.6 39 19 - - 445 24 33 29.5 15 - M3-L12×3 M15×1 - - 7.2 13.2 0.9 - - - - 0.0050×10^-2 0.020×10^-2 0.235
TGB08-MC ブルー 0.784～2.156 1200 L075A - - 5 8 - 15 80 20.6 39 19 - - 44.5 24 33 29.5 15 - M3-L12×3 M15×1 - - 7.2 13.2 0.9 - - - - 0.0050×10^-2 0.020×10^-2 0.235
TGB08-HC オレンジ 1.176～2.94 1200 L075A - - 5 8 - 15 80 20.6 39 19 - - 44.5 24 33 29.5 15 - M3-L12×3 M15×1 - - 7.2 13.2 0.9 - - - - 0.0050×10^-2 0.020×10^-2 0.235
TGB12-LC イエロー 0.686～2.94 1000 L090A - - 6 12 - 20 88 19.9 47 23.5 - - 53.6 32 40 37 20 - M4-L16×3 M20×1 - - 7.9 13.2 1 - - - - 0.0123×10^-2 0.049×10^-2 0.38
TGB12-MC ブルー 1.96～4.9 1000 L090A - - 6 12 - 20 88 19.9 47 23.5 - - 53.6 32 40 37 20 - M4-L16×3 M20×1 - - 7.9 13.2 1 - - - - 0.0123×10^-2 0.049×10^-2 0.38
TGB12-HC オレンジ 2.94～5.88 1000 L090A - - 6 12 - 20 88 19.9 47 23.5 - - 53.6 32 40 37 20 - M4-L16×3 M20×1 - - 7.9 13.2 1 - - - - 0.0123×10^-2 0.049×10^-2 0.38
TGB16-LC イエロー 1.47～4.9 900 L100A - - 7 16 - 25 112 27 56 28.3 - - 64.3 38 48 46 2 - M4-L20×3 M25×1.5 - - 10.2 18.8 1.2 - - - - 0.0324×10^-2 0.129×10^-2 0.673
TGB16-MC ブルー 2.94～7.84 900 L100A - - 7 16 - 25 112 27 56 28.3 - - 64.3 38 48 46 25 - M4-L20×3 M25×1.5 - - 10.2 18.8 1.2 - - - - 0.0324×10^-2 0.129×10^-2 0.673
TGB16-HC オレンジ 5.88～11.76 900 L100A - - 7 16 - 25 112 27 56 28.3 - - 64.3 38 48 46 25 - M4-L20×3 M25×1.5 - - 10.2 18.8 1.2 - - - - 0.0324×10^-2 0.129×10^-2 0.673
TGB20-HC オレンジ 9.8～44 700 - RS40 26 8 20 12.5 42 76 25 47 25 32.6 7.4 117.4 63 82 4 48 30 M5-L12×4 M32×1.5 M4-L8 M5-L6 4 2 1.8 5 2 - 32 0.313×10^-2 1.25×10^-2 2.6
