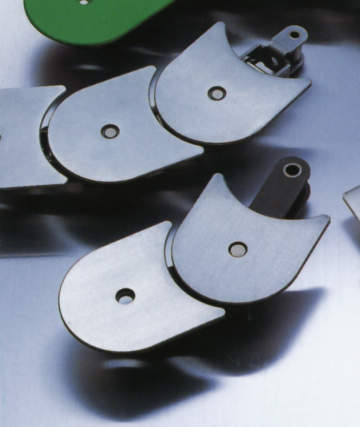

・垂直方向へも屈曲も可能な水平搬送用チェーン。
・様々なレイアウトに使用可能です。（3次元レイアウトも可能）
共通仕様
| タイプ | 曲線搬送用 |
|---|---|
| チェーンピッチ | 76.2mm |
| 最小横曲り半径 | 112mm |
| 適用スプロケット | TU形チェーン用スプロケット |
椿本チエイン

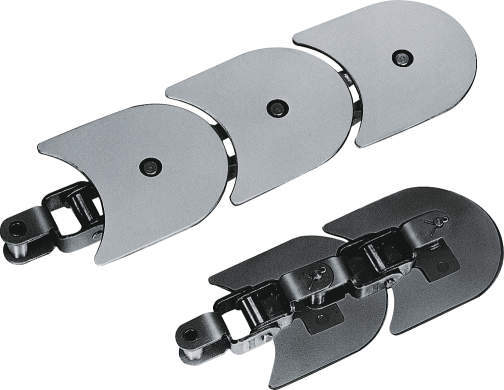

ステンレストップチェーン TU形

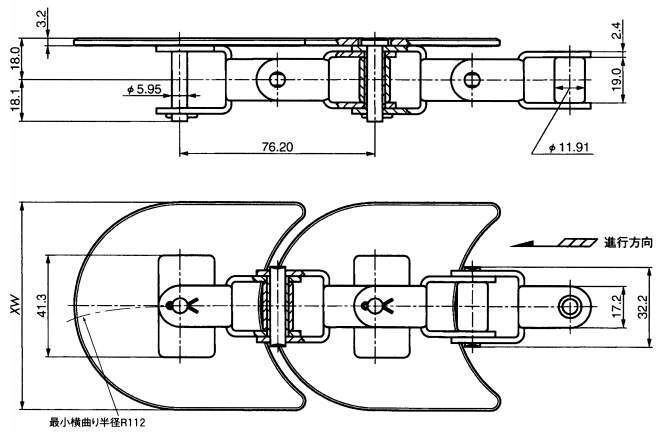

詳細仕様
4件の型式
| 型式 | タイプ | 仕様 | 材質 |
トッププレート幅 XW (mm) |
チェーン ピッチ (mm) |
最小 横曲り半径 (mm) |
最大 許容張力 (kN) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| トッププレート | チェーン | 潤滑有 | 潤滑なし | |||||||||
| TU826 | リンク | 普通仕様 | SUS430 | スチール | 82.6 | 76.2 | 112 | 0.98 | 60 | 60 | -10～150 | 3.8 |
| TU1143 | リンク | 普通仕様 | SUS430 | スチール | 114.3 | 76.2 | 112 | 0.98 | 60 | 60 | -10～150 | 4.5 |
| TU826-SS | リンク | SS仕様 | SUS304 | SUS304 | 82.6 | 76.2 | 112 | 0.98 | - | - | - | 3.8 |
| TU1143-SS | リンク | SS仕様 | SUS304 | SUS304 | 114.3 | 76.2 | 112 | 0.98 | - | - | - | 4.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TU826 | TU826-L | L | 3,510 | - | 15日間 |
| TU1143 | TU1143-L | L | 4,040 | - | 15日間 |
| TU826-SS | TU826-SS-L | L | 6,910 | - | 15日間 |
| TU1143-SS | TU1143-SS-L | L | 7,980 | - | 15日間 |
