・TTP形より大きな許容張力（約2倍）。より負担のかかる用途に最適です。
・プレート幅も大きく、大きな搬送物にも活用いただけます。
・ダブルヒンジ形（MB147）の相当品です。
共通仕様
| タイプ | 直線搬送用 |
|---|---|
| チェーンピッチ | 38.1mm |
| 適用スプロケット | TP-C12295T-SPR |
椿本チエイン

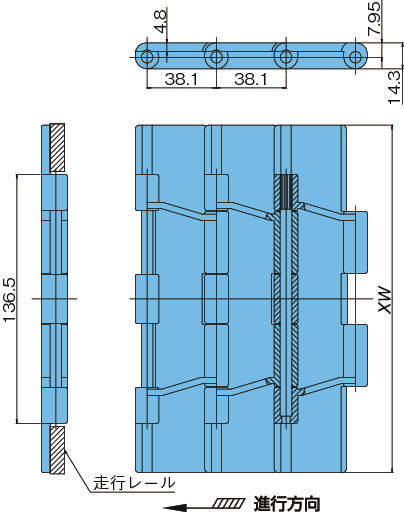

プラトップチェーン TTPDH形
詳細仕様
3件の型式
| 型式 | タイプ | 仕様 | 色 | ピン仕様 |
トッププレート幅 XW (mm) |
チェーン ピッチ (mm) |
最大 許容張力 (kN) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 潤滑有 | 潤滑なし | ||||||||||
| TTPDH1905-LFB-L | リンク | 低摩擦・耐摩耗 | ブラウン | ステンレスピン | 190.5 | 38.1 | 1.67 | 100 | 50 | -20～(65)80 | 2.59 |
| TTPDH2540-LFB-L | リンク | 低摩擦・耐摩耗 | ブラウン | ステンレスピン | 254 | 38.1 | 1.67 | 100 | 50 | -20～(65)80 | 3.08 |
| TTPDH3048-LFB-L | リンク | 低摩擦・耐摩耗 | ブラウン | ステンレスピン | 304.8 | 38.1 | 1.67 | 100 | 50 | -20～(65)80 | 3.35 |
・使用温度範囲の（65）は、ウエット条件の場合です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TTPDH1905-LFB-L | TTPDH1905-LFB-L | L | 1,640 | - | 在庫品 |
| TTPDH2540-LFB-L | TTPDH2540-LFB-L | L | 1,750 | - | 在庫品 |
| TTPDH3048-LFB-L | TTPDH3048-LFB-L | L | 1,860 | - | 在庫品 |
