・従来のプラトップチェーンの約1/2のチェーンピッチを採用。コンベヤの低騒音化や乗継部のスキマを小さくできます。
・TPS形スプロケット（奇数歯）が使用できます。部品の共有化が可能です。
・浮上り防止アタッチメント付チェーン。コーナー部や上昇、下降コンベヤでの浮上がりやリターン側でのプレート上面の傷付を防止します。

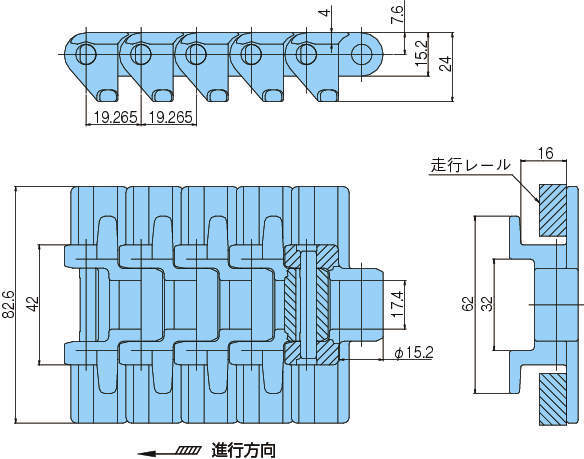

共通仕様
| タイプ | 直線搬送用 |
|---|---|
| チェーンピッチ | 19.265mm |
| 適用スプロケット | TPS形チェーン用スプロケット |
椿本チエイン

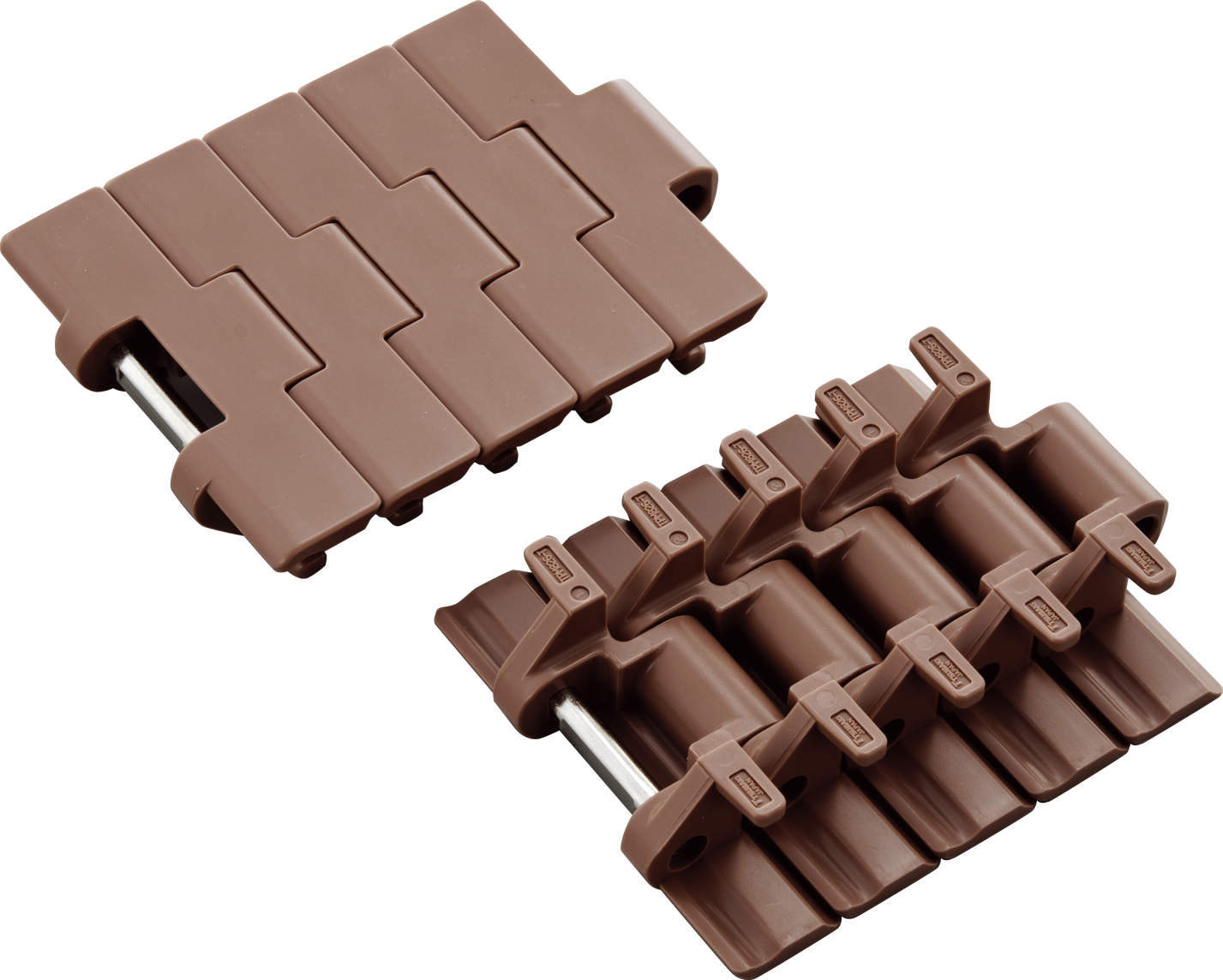

プラトップチェーン TPM形
詳細仕様
6件の型式
| 型式 | タイプ | 仕様 | 色 | ピン仕様 |
トッププレート幅 (mm) |
チェーン ピッチ (mm) |
最大 許容張力 (kN) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 潤滑有 | 潤滑なし | ||||||||||
| TPM826-T | リンク | 普通 | グレー | ステンレスピン | 82.6 | 19.265 | 1.18 | 100 | 50 | -20～80 | 1.4 |
| TPM826-T-LFW | リンク | 低摩擦・耐摩耗 | ホワイト | ステンレスピン | 82.6 | 19.265 | 1.18 | 100 | 50 | -20～80 | 1.4 |
| TPM826-T-LFG | リンク | 低摩擦・耐摩耗 | グリーン | ステンレスピン | 82.6 | 19.265 | 1.18 | 100 | 50 | -20～80 | 1.4 |
| TPM826-T-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | ステンレスピン | 82.6 | 19.265 | 1.18 | 100 | 50 | -20～80 | 1.4 |
| TPM826-T-ALF-L | リンク | 超低摩擦･耐摩耗 | ライトブルー | ステンレスピン | 82.6 | 19.265 | 1.18 | 100 | 50 | -20～80 | 1.4 |
| TTUP-SUS-JPD | 継手ピン | - | - | ステンレスピン | - | - | - | - | - | - | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TPM826-T | TPM826-T-L | L | 410 | - | 30日間 |
| TPM826-T-LFW | TPM826-T-LFW-L | L | 450 | - | 30日間 |
| TPM826-T-LFG | TPM826-T-LFG-L | L | 450 | - | 30日間 |
| TPM826-T-LFB | TPM826-T-LFB-L | L | 450 | - | 30日間 |
| TPM826-T-ALF-L | TPM826-T-ALF-L | L | 488 | - | 30日間 |
| TTUP-SUS-JPD | TTUP-SUS-JPD | P | 120 | - | 4日間 |
