・TPU形より大きな許容張力（約2.2倍）。より負荷のかかる用途に適します。
・プレート幅も大きく、大きな搬送物にも活用いただけます。
・カーブドトップチェーン形（MB206）の相当品です。

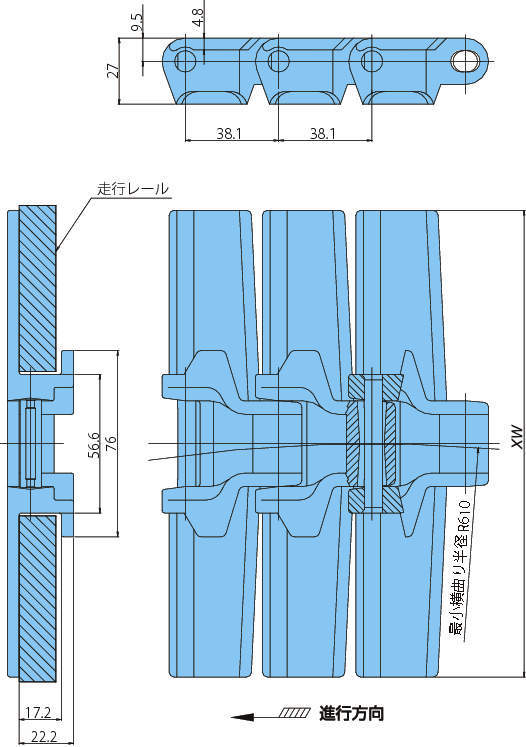

共通仕様
| タイプ | 曲線搬送用 |
|---|---|
| チェーンピッチ | 38.1mm |
| 最小横曲り半径 | 610mm |
| 適用スプロケット | TPUS形チェーン用スプロケット |
椿本チエイン
プラトップチェーン TPUS形
詳細仕様
4件の型式
| 型式 | タイプ | 仕様 | 色 | ピン仕様 |
トッププレート幅 XW (mm) |
チェーン ピッチ (mm) |
最小 横曲り半径 (mm) |
許容張力 (kN) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 潤滑有 | 潤滑なし | |||||||||||
| TPUS1143-T-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | ステンレスピン | 114.3 | 38.1 | 610 | 2.16 | 80 | 50 | -20～(65)80 | 2.03 |
| TPUS1905-T-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | ステンレスピン | 190.5 | 38.1 | 611 | 2.16 | 80 | 50 | -20～(65)80 | 2.46 |
| TPUS2540-T-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | ステンレスピン | 254.0 | 38.1 | 612 | 2.16 | 80 | 50 | -20～(65)80 | 2.87 |
| TPUS3048-T-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | ステンレスピン | 304.8 | 38.1 | 613 | 2.16 | 80 | 50 | -20～(65)80 | 3.41 |
・使用温度範囲の（65）は、ウエット条件の場合です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TPUS1143-T-LFB | TPUS1143-T-LFB-L | L | 955 | - | 在庫品 |
| TPUS1905-T-LFB | TPUS1905-T-LFB-L | L | 1,030 | - | 在庫品 |
| TPUS2540-T-LFB | TPUS2540-T-LFB-L | L | 1,190 | - | 在庫品 |
| TPUS3048-T-LFB | TPUS3048-T-LFB-L | L | 1,340 | - | 在庫品 |
