・TTUP形やTPU形より最小横曲り半径が小さく（R=190mm）、コンパクトなレイアウトが可能です。
・前後のリンクの隙間を小さくするくし歯状プレートを採用。デザートカップなどの不安定容器の搬送に適しています。
・MBLF形（MBLF879）の相当品です。
共通仕様
| タイプ | 曲線搬送用 |
|---|---|
| チェーンピッチ | 38.1mm |
| 最小横曲り半径 | 190mm |
| 適用スプロケット | TPS形チェーン用スプロケット TPUH-BO形チェーン用スプロケット（水平搬送専用） |
椿本チエイン

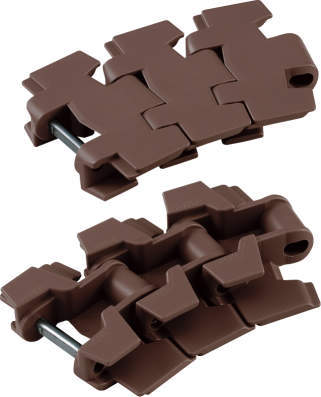

プラトップチェーン TPUH-BO形
詳細仕様
2件の型式
-

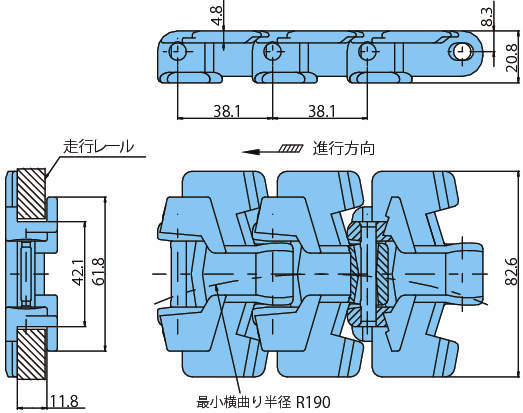

TPUH826-BO
-

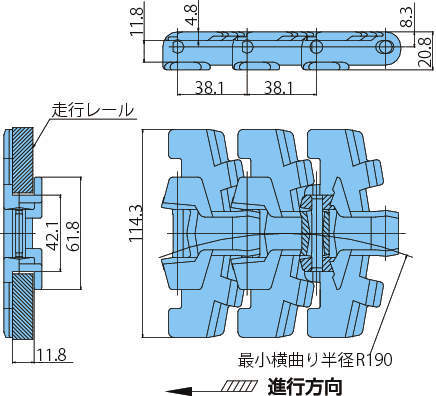

TPUH1143-BO
| 型式 | タイプ | 仕様 | 色 | ピン仕様 |
トッププレート幅 (mm) |
チェーン ピッチ (mm) |
最小 横曲り半径 (mm) |
最大 許容張力 (kN) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 潤滑有 | 潤滑なし | |||||||||||
| TPUH826-BO-T-LFB-L | リンク | 低摩擦・耐摩耗 | ブラウン | ステンレスピン | 82.6 | 38.1 | 190 | 0.98 | 100 | 50 | -20～(65)80 | 1.08 |
| TPUH1143-BO-T-LFB-L | リンク | 低摩擦・耐摩耗 | ブラウン | ステンレスピン | 114.3 | 38.1 | 190 | 0.98 | 100 | 50 | -20～(65)80 | 1.2 |
・使用温度範囲の（65）は、ウエット条件の場合です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TPUH826-BO-T-LFB-L | TPUH826-BO-T-LFB-L | L | 955 | - | 在庫品 |
| TPUH1143-BO-T-LFB-L | TPUH1143-BO-T-LFB-L | L | 1,140 | - | 在庫品 |
