TTU形チェーン用ロックスプロケット

このページをプリント
CADをダウンロード
価格・納期を確認

・適用チェーン
TTU形

: #スプロケット

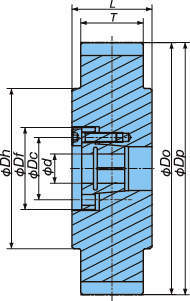

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

51件中 1-10件
表示件数

仕様
価格・納期

51件の型式

型式	仕上軸穴径 d (mm)	割出歯数	ピッチ円直径 DP (mm)	外径 Do (mm)	歯幅 T (mm)	ハブ径 Dh (mm)	L (mm)	スリーブ枠番	Df (mm)	Dc (mm)	ボルトサイズ (M×L)	締付トルク (N・m)	伝達トルク (N・m)


TTU1012T-S2415	15	21	129.26	129	32	82	41	S2	42	32	M5×18	8.3	139
TTU1012T-S2416	16	21	129.26	129	32	82	41	S2	42	32	M5×18	8.3	149
TTU1012T-S2417	17	21	129.26	129	32	82	41	S2	42	32	M5×18	8.3	158
TTU1012T-S2418	18	21	129.26	129	32	82	41	S2	42	32	M5×18	8.3	167
TTU1012T-S2419	19	21	129.26	129	32	82	41	S2	42	32	M5×18	8.3	177
TTU1012T-S2420	20	21	129.26	129	32	82	41	S2	42	32	M5×18	8.3	186
TTU1012T-S2422	22	21	129.26	129	32	82	41	S2	42	32	M5×18	8.3	205
TTU1012T-S3424	24	21	129.26	129	32	82	41	S3	48.5	38.5	M5×20	8.3	167
TTU1012T-S3425	25	21	129.26	129	32	82	41	S3	48.5	38.5	M5×20	8.3	174
TTU1012T-S3428	28	21	129.26	129	32	82	41	S3	48.5	38.5	M5×20	8.3	195

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
TTU1012T-S2415	TTU1012T-S2415	P	24,200	-	10日間
TTU1012T-S2416	TTU1012T-S2416	P	24,200	-	10日間
TTU1012T-S2417	TTU1012T-S2417	P	24,200	-	10日間
TTU1012T-S2418	TTU1012T-S2418	P	24,200	-	10日間
TTU1012T-S2419	TTU1012T-S2419	P	24,200	-	10日間
TTU1012T-S2420	TTU1012T-S2420	P	24,200	-	10日間
TTU1012T-S2422	TTU1012T-S2422	P	24,200	-	10日間
TTU1012T-S3424	TTU1012T-S3424	P	24,200	-	10日間
TTU1012T-S3425	TTU1012T-S3425	P	24,200	-	10日間
TTU1012T-S3428	TTU1012T-S3428	P	24,200	-	10日間
