・本体片側側面がテーパ上に延長されており、スムーズな90度変移送を行います。
・チェーンピッチ 15mmの小ピッチで、小型軽量容器に最適です。
・オールエンプラ製チェーンのため、軽量で取扱いが容易です。
共通仕様
| タイプ | 90°変換移送用 クローズタイプ |
|---|---|
| チェーンピッチ | 15mm |
| 開孔率 | 2％ |
| 蛇行防止 | 蛇行防止アタッチメントあり |
椿本チエイン

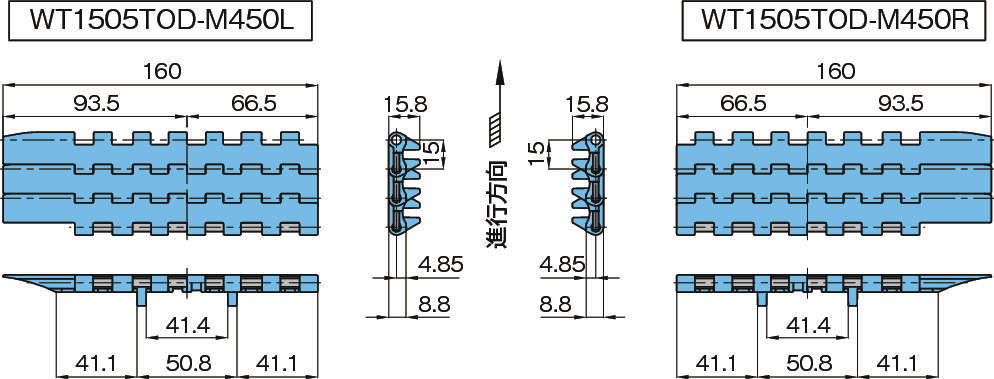

プラスチックモジュラーチェーン WT1505TOD-M形
詳細仕様
4件の型式
| 型式 | 仕様 | 外観色 | ピン仕様 |
チェーン幅 (mm) |
チェーン ピッチ (mm) |
開孔率 (%) |
許容張力 (kN) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 潤滑有 | 潤滑なし | ||||||||||
| WT1505TOD-M450L-LFG | 低摩擦・耐摩耗 | グリーン | プラピン | 160 | 15 | 2 | 1.4 | 120 | 50 | -20～(60)80 | 1.2 |
| WT1505TOD-M450R-LFG | 低摩擦・耐摩耗 | グリーン | プラピン | 160 | 15 | 2 | 1.4 | 120 | 50 | -20～(60)80 | 1.2 |
| WT1505TOD-M450L-ALF | 超低摩擦・耐摩耗 | ライトブルー | プラピン | 160 | 15 | 2 | 1.4 | 120 | 50 | -20～(60)80 | 1.2 |
| WT1505TOD-M450R-ALF | 超低摩擦・耐摩耗 | ライトブルー | プラピン | 160 | 15 | 2 | 1.4 | 120 | 50 | -20～(60)80 | 1.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| WT1505TOD-M450L-LFG | WT1505TOD-M450L-LFG-L | L | 434 | - | 在庫品 |
| WT1505TOD-M450R-LFG | WT1505TOD-M450R-LFG-L | L | 434 | - | 在庫品 |
| WT1505TOD-M450L-ALF | WT1505TOD-M450L-ALF-L | L | 474 | - | 在庫品 |
| WT1505TOD-M450R-ALF | WT1505TOD-M450R-ALF-L | L | 474 | - | 在庫品 |
