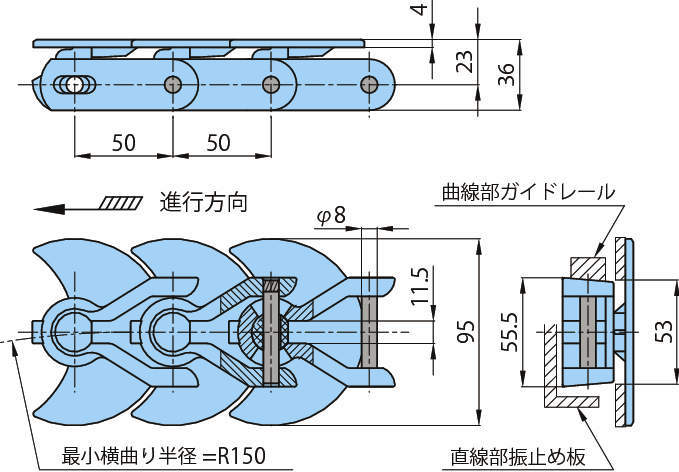

・小さな横曲がり半径（R=150）。自由なライアウトが可能で、狭いスペースでの搬送に最適です。
・プレート形状を三日月形にすることにより、直線・曲線部でのトッププレートの間隔の変化を少なくしました。
共通仕様
| タイプ | 曲線搬送用 |
|---|---|
| チェーンピッチ | 50mm |
| 最小横曲り半径 | 150mm |
| 適用スプロケット | TP-50UN-T95専用スプロケット |
椿本チエイン

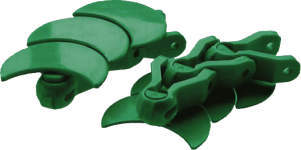

プラユニバーサルチェーン TP-50UN-T95形
詳細仕様
1件の型式
| 型式 | タイプ | 仕様 | 色 | ピン仕様 |
トッププレート幅 (mm) |
チェーン ピッチ (mm) |
最小 横曲り半径 (mm) |
最大 許容張力 (kN) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 潤滑有 | 潤滑なし | |||||||||||
| TP-50UN-T95 | リンク | 普通 | グリーン | ステンレスピン | 95 | 50 | 150 | 1.96 | 35 | 35 | -20～(65)80 | 1.9 |
・使用温度範囲の（65）は、ウエット条件の場合です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TP-50UN-T95 | TP-50UN-T95-L | L | 1,270 | - | 30日間 |
