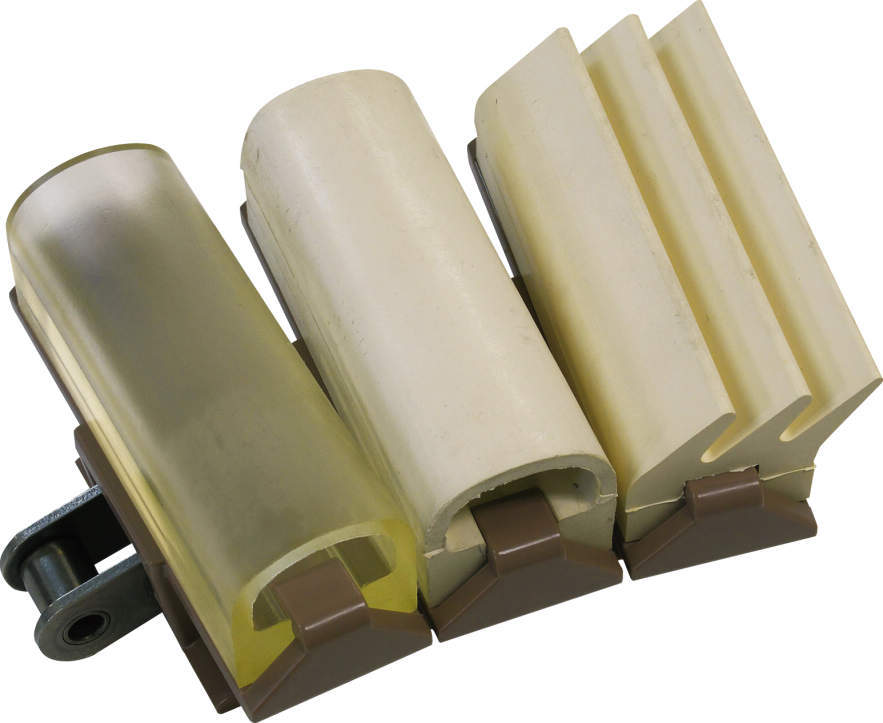

・グリッパーチェーンは搬送物の両側からブリップして搬送物を上げ下げするチェーンです。
・グリッパラバーの形状、材質が選択可能です。
・トッププレートおよびグリッパラバーの取替えが可能です。
共通仕様
タイプ | 曲線搬送用 |
---|---|
チェーンピッチ | 19.05mm |
最小横曲り半径 | 381mm |
適用スプロケット | RSスプロケット RS60(歯数16枚以上) |
椿本チエイン
・グリッパーチェーンは搬送物の両側からブリップして搬送物を上げ下げするチェーンです。
・グリッパラバーの形状、材質が選択可能です。
・トッププレートおよびグリッパラバーの取替えが可能です。
タイプ | 曲線搬送用 |
---|---|
チェーンピッチ | 19.05mm |
最小横曲り半径 | 381mm |
適用スプロケット | RSスプロケット RS60(歯数16枚以上) |
14件の型式
型式 | タイプ | 仕様 | 外観色 |
トップ プレート幅 (mm) |
チェーン ピッチ (mm) |
最小 横曲り半径 (mm) |
最大 許容張力 (kN) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m) |
ラバーゴム | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
潤滑有 | 潤滑なし | 形状 | 材質 | 色 | W | H | L | ||||||||||
TP-1873-G-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | 95 | 19.05 | 381 | 2.16 | 100 | - | -20~65 | 2.4 | - | - | - | - | - | - |
TP-1873-G-DB-LFB | リンク+ラバーゴム | 低摩擦・耐摩耗 | ブラウン | 95 | 19.05 | 381 | 2.16 | 100 | - | -20~65 | 3.8 | D | EPDM | 黒色 | 30 | 30 | 85 |
TP-1873-G-DN-LFB | リンク+ラバーゴム | 低摩擦・耐摩耗 | ブラウン | 95 | 19.05 | 381 | 2.16 | 100 | - | -20~65 | 3.8 | RD | ニトリル | 白色 | 30 | 30 | 85 |
TP-1873-G-DS-LFB | リンク+ラバーゴム | 低摩擦・耐摩耗 | ブラウン | 95 | 19.05 | 381 | 2.16 | 100 | - | -20~65 | 3.8 | RD | シリコン | 薄白 | 30 | 30 | 85 |
TP-1873-G-JN-LFB | リンク+ラバーゴム | 低摩擦・耐摩耗 | ブラウン | 95 | 19.05 | 381 | 2.16 | 100 | - | -20~65 | 4.7 | J | ニトリル | 色白 | - | - | - |
TP-1873-G-JS-LFB | リンク+ラバーゴム | 低摩擦・耐摩耗 | ブラウン | 95 | 19.05 | 381 | 2.16 | 100 | - | -20~65 | 4.7 | J | シリコン | 薄白 | - | - | - |
TP-1873-G-JH-LFB | リンク+ラバーゴム | 低摩擦・耐摩耗 | ブラウン | 95 | 19.05 | 381 | 2.16 | 100 | - | -20~65 | 4.7 | J | CSM | 白色 | - | - | - |
TP-DBB | ラバーゴム | - | - | - | - | - | - | - | - | - | - | D | EPDM | 黒色 | 30 | 30 | 85 |
TP-DNB | ラバーゴム | - | - | - | - | - | - | - | - | - | - | RD | ニトリル | 白色 | 30 | 30 | 85 |
TP-DSB | ラバーゴム | - | - | - | - | - | - | - | - | - | - | RD | シリコン | 薄白 | 30 | 30 | 85 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
TP-1873-G-LFB | TP-1873-G-LFB-L | L | 1,720 | - | 30日間 |
TP-1873-G-DB-LFB | TP-1873-G-DB-LFB-L | L | 3,700 | - | - |
TP-1873-G-DN-LFB | TP-1873-G-DN-LFB-L | L | 3,680 | - | - |
TP-1873-G-DS-LFB | TP-1873-G-DS-LFB-L | L | 4,300 | - | - |
TP-1873-G-JN-LFB | TP-1873-G-JN-LFB-L | L | 3,680 | - | - |
TP-1873-G-JS-LFB | TP-1873-G-JS-LFB-L | L | 4,300 | - | - |
TP-1873-G-JH-LFB | TP-1873-G-JH-LFB-L | L | 3,680 | - | - |
TP-DBB | TP-DBB | P | 1,810 | - | - |
TP-DNB | TP-DNB | P | 1,780 | - | - |
TP-DSB | TP-DSB | P | 2,360 | - | - |
