TTUPS-H
TTUPS-H
TTUPS-H
・従来に比べ欠けにくい無垢で肉厚なトッププレートを採用しました。食品トレーなどの搬送に最適です。
・普通仕様（グレー）には帯電防止仕様を付与しました。トレーなどとの摺動による静電気（スパーク）の発生を抑制します。
・継手ピンにDピン形状を採用。ピンとの嵌合による割れを防止します。また左右どちらからでもチェーンを分解・連結が可能です。
・プラスチックチェーンのため、金属トレーとの摺動による金属摩耗粉の発生を抑制します。
・直線タイプのBTC8H-M & BTM8H-Mと共通のスプロケットが使用できます。
2件の型式

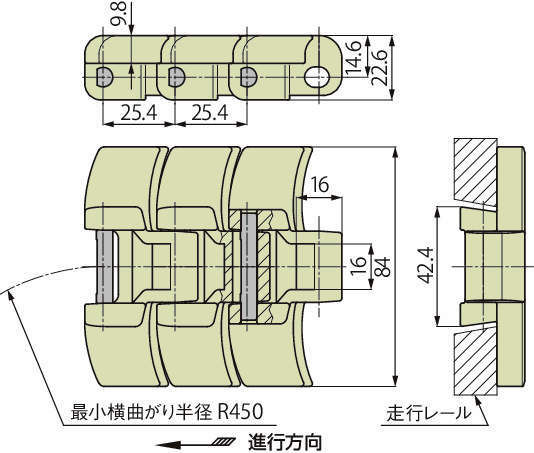

| 型式 | タイプ | 仕様 | 色 | ピン仕様 |
トッププレート幅 (mm) |
チェーン ピッチ (mm) |
バックベント 半径 (mm) |
最小 横曲り半径 (mm) |
許容張力 (kN) |
許容速度(m/min) |
使用温度範囲 (℃) |
概略質量 (kg/m) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 潤滑有 | 潤滑なし | ||||||||||||
| TTUPS840H-G | リンク | 普通 | グリーン | ステンレスピン | 84.0 | 25.4 | 170 | 450 | 1.08 | 100 | 50 | -20～80 | 1.80 |
| TTUPS840H-B | リンク | 普通 | ブルー | ステンレスピン | 84.0 | 25.4 | 170 | 450 | 1.08 | 100 | 50 | -20～80 | 1.80 |
・使用温度範囲の（ ）は、ウエット条件の場合です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TTUPS840H-G | TTUPS840H-G-L | L | 496 | - | 在庫品 |
| TTUPS840H-B | TTUPS840H-B-L | L | 496 | - | 在庫品 |
