・JIS規格に準拠した標準スプロケット（下穴品）です。
・RS50ローラーチェン用のスプロケットです。
・SD（シングルデュアルタイプ）は、単列チェーン2本掛け専用のスプロケットです。
・全品種とも歯先硬化処理品です。
・よく使われるサイズ・歯数を在庫即納体制としています。
| 適用チェーンピッチ | 15.875mm |
|---|---|
| ローラ径 | 10.16mm |
| 材質・仕様 | 機械構造用炭素鋼材・削り出し仕様 |
| 備考 | すべて歯先硬化処理品です。 |
14件の型式

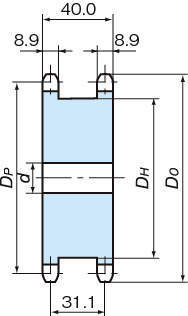

| 型式 | 歯先仕様 | 歯数 |
ピッチ円直径 DP (mm) |
外径 Do (mm) |
穴径d(mm) | ハブ(mm) |
概略 質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|
| 下穴 | 最大 | 径 DH | 長さ L | ||||||
| RS50-SD12TQ | 歯先硬化処理品 | 12 | 61.34 | 69 | 12.7 | 25 | 43 | 40 | 0.62 |
| RS50-SD13TQ | 歯先硬化処理品 | 13 | 66.33 | 74 | 12.7 | 29 | 48 | 40 | 0.75 |
| RS50-SD14TQ | 歯先硬化処理品 | 14 | 71.34 | 79 | 12.7 | 33 | 53 | 40 | 0.90 |
| RS50-SD15TQ | 歯先硬化処理品 | 15 | 76.35 | 84 | 12.7 | 37 | 58 | 40 | 1.05 |
| RS50-SD16TQ | 歯先硬化処理品 | 16 | 81.37 | 89 | 12.7 | 41 | 63 | 40 | 1.22 |
| RS50-SD17TQ | 歯先硬化処理品 | 17 | 86.39 | 94 | 12.7 | 44 | 68 | 40 | 1.40 |
| RS50-SD18TQ | 歯先硬化処理品 | 18 | 91.42 | 100 | 12.7 | 48 | 73 | 40 | 1.60 |
| RS50-SD19TQ | 歯先硬化処理品 | 19 | 96.45 | 105 | 15.9 | 52 | 79 | 40 | 1.80 |
| RS50-SD20TQ | 歯先硬化処理品 | 20 | 101.48 | 110 | 15.9 | 56 | 84 | 40 | 2.02 |
| RS50-SD21TQ | 歯先硬化処理品 | 21 | 106.51 | 115 | 15.9 | 60 | 89 | 40 | 2.25 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS50-SD12TQ | RS50-SD12TQ | P | 2,360 | - | 在庫品 |
| RS50-SD13TQ | RS50-SD13TQ | P | 2,500 | - | 在庫品 |
| RS50-SD14TQ | RS50-SD14TQ | P | 2,620 | - | 在庫品 |
| RS50-SD15TQ | RS50-SD15TQ | P | 2,800 | - | 在庫品 |
| RS50-SD16TQ | RS50-SD16TQ | P | 3,060 | - | 在庫品 |
| RS50-SD17TQ | RS50-SD17TQ | P | 3,480 | - | 在庫品 |
| RS50-SD18TQ | RS50-SD18TQ | P | 3,940 | - | 在庫品 |
| RS50-SD19TQ | RS50-SD19TQ | P | 4,360 | - | 在庫品 |
| RS50-SD20TQ | RS50-SD20TQ | P | 4,880 | - | 在庫品 |
| RS50-SD21TQ | RS50-SD21TQ | P | 5,080 | - | 在庫品 |
