ピンギヤドライブユニット

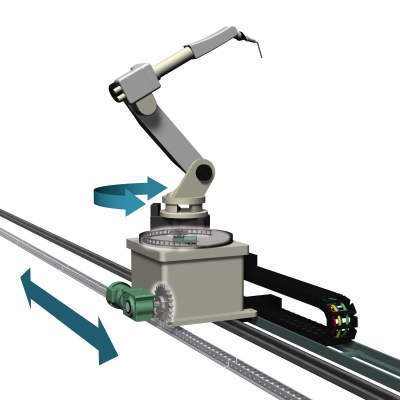

つばき ピンギヤドライブユニットはラック、ギヤなどに代わる駆動ユニットです。

・ピン機構のピンラック・ピンホイールと、特殊歯形ピンギヤの組合せにより直線・回転駆動部の設計自由度が大きく拡がります。

【幅広いラインアップ】
・許容接線荷重は最大525kNまで、ピッチは20mmから240mmまで対応可能。
・表面処理を施した高防錆仕様やステンレスタイプをラインアップ

【取付け容易・大きなガタ吸収】
・セグメント構造だから取付け、交換がかんたん。
・バックラッシを活かしたラフな取付精度（ギヤの約 10 倍）
・ラック間の乗り移りが容易。
・ガタに強く噛みはずれにくい。

【自由なレイアウト】
・セグメント方式のため幅広いサイズに対応可能。
・直線、曲線または複合など多彩なレイアウトに対応可能。

【隙間のある構造】
・異物噛みこみを低減し、緊急停止リスクを低減します。
・ラック・ギヤ等に比べて軽量なので装置の軽量化・作業性の向上が図れます。

【省スペース化】
・チェーン巻きかけ方式より省スペース設計が可能。
・部品点数の削減が可能。
