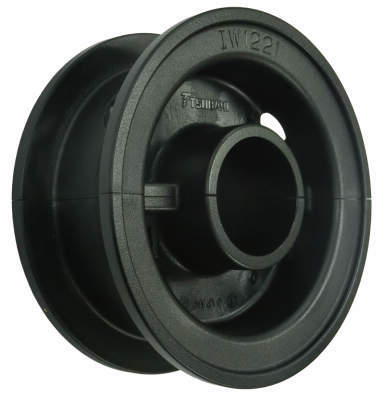

TP-IW-RY形
TP-IW-RY形
・コンベヤの従動軸に取付けてご使用ください。
・同社の品質基準に適合したリサイクル材を採用しており、従来製品と同等の性能を維持しつつ、環境に配慮した新しい分割形アイドラホイールです。
| 適用チェーン | TTP形、TTPH形、TTPT形、TPF形、TT形、TP-OTD形、TPS形、TTUP形、TTU形、TPH形、TTUPS-H形、TTUPM838H形、TTUPH形 BTC8H-M形、BTM8H-M形、WTM2535G-M形、WT3835G-M形、BTO8-M形 |
|---|
12件の型式
TP-IW-RY形
| 型式 |
スプロケット 相当歯数 (割出) |

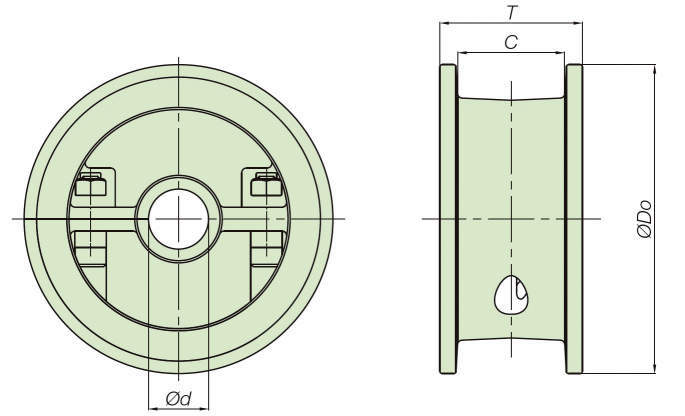

寸法 |
概略質量 (kg) |
材質 |
ボルトの 締め付けトルク |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| 外径 Do (mm) | 内幅 C (mm) | 軸穴寸法 d (mm) | 幅 T (mm) | 本体 | ボルト・ナット | (N・m) | (kgf・m) | |||
| TP-IW1221-25-RY | 21 | 130.0 | 45.0 | φ25.3 | 60 | 0.40 | ポリアセタール(外観色：ブラック) | ステンレス鋼(サイズ：M8) | 7.8 | 0.8 |
| TP-IW1221-30-RY | 21 | 130.0 | 45.0 | φ30.3 | 60 | 0.40 | ポリアセタール(外観色：ブラック) | ステンレス鋼(サイズ：M8) | 7.8 | 0.8 |
| TP-IW1221-35-RY | 21 | 130.0 | 45.0 | φ35.3 | 60 | 0.40 | ポリアセタール(外観色：ブラック) | ステンレス鋼(サイズ：M8) | 7.8 | 0.8 |
| TP-IW1221-40-RY | 21 | 130.0 | 45.0 | φ40.3 | 60 | 0.40 | ポリアセタール(外観色：ブラック) | ステンレス鋼(サイズ：M8) | 7.8 | 0.8 |
| TP-IW1223-25-RY | 23 | 142.5 | 45.0 | φ25.3 | 60 | 0.40 | ポリアセタール(外観色：ブラック) | ステンレス鋼(サイズ：M8) | 7.8 | 0.8 |
| TP-IW1223-30-RY | 23 | 142.5 | 45.0 | φ30.3 | 60 | 0.40 | ポリアセタール(外観色：ブラック) | ステンレス鋼(サイズ：M8) | 7.8 | 0.8 |
| TP-IW1223-35-RY | 23 | 142.5 | 45.0 | φ35.3 | 60 | 0.40 | ポリアセタール(外観色：ブラック) | ステンレス鋼(サイズ：M8) | 7.8 | 0.8 |
| TP-IW1223-40-RY | 23 | 142.5 | 45.0 | φ40.3 | 60 | 0.40 | ポリアセタール(外観色：ブラック) | ステンレス鋼(サイズ：M8) | 7.8 | 0.8 |
| TP-IW1225-25-RY | 25 | 154.8 | 45.0 | φ25.3 | 60 | 0.50 | ポリアセタール(外観色：ブラック) | ステンレス鋼(サイズ：M8) | 7.8 | 0.8 |
| TP-IW1225-30-RY | 25 | 154.8 | 45.0 | φ30.3 | 60 | 0.50 | ポリアセタール(外観色：ブラック) | ステンレス鋼(サイズ：M8) | 7.8 | 0.8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TP-IW1221-25-RY | TP-IW1221-25-RY | P | 4,240 | - | - |
| TP-IW1221-30-RY | TP-IW1221-30-RY | P | 4,240 | - | - |
| TP-IW1221-35-RY | TP-IW1221-35-RY | P | 4,240 | - | - |
| TP-IW1221-40-RY | TP-IW1221-40-RY | P | 4,240 | - | - |
| TP-IW1223-25-RY | TP-IW1223-25-RY | P | 4,820 | - | - |
| TP-IW1223-30-RY | TP-IW1223-30-RY | P | 4,820 | - | - |
| TP-IW1223-35-RY | TP-IW1223-35-RY | P | 4,820 | - | - |
| TP-IW1223-40-RY | TP-IW1223-40-RY | P | 4,820 | - | - |
| TP-IW1225-25-RY | TP-IW1225-25-RY | P | 5,220 | - | - |
| TP-IW1225-30-RY | TP-IW1225-30-RY | P | 5,220 | - | - |
