CT-ETS
CT-ETS
■チェーンテンショナ
・チェーンのたるみは、チェーンの振動、騒音や、スプロケットとのかみ合い不良を発生させ、円滑なチェーン伝動を妨げます。
・つばきチェーンテンショナはチェーンのたるみを調整し、正常なチェーン伝動を持続させます。
■ETS形（直動式、アイドラスプロケット付）
・つばきチェーンテンショナは、本体部とアイドラスプロケット部から構成されます。
・テンショナ本体部は内蔵されたコイルバネの弾性を利用して張力を負荷する構造になっています。
■アイドラスプロケット部
・アイドラスプロケット部は、ベアリング内蔵のスプロケットと、取付ボルトおよび座金から構成されています。
・EST形のスプロケットの歯部は歯先硬化仕様で黒染処理しております。
■CT-ETS80のみ平座金が両側共に2枚重ねとなります。
※テンショナ本体取付ボルトは商品に含まれていません。
※ロッド部には定期的に給油をしてください。
4件の型式

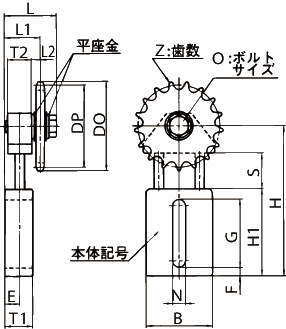

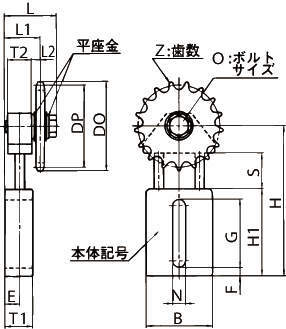

CT-ETS
| 型式 |
適用 チェーン |
スプロケット 歯数 |
スプロケット取付ボルト | 平座金 |
テンショナ本体 取付ボルト |
S (mm) |
H (mm) |
H1 (mm) |
F (mm) |
G (mm) |
B (mm) |
N (mm) |
T1 (mm) |
T2 (mm) |
E (mm) |
Z (mm) |
DP (mm) |
DO (mm) |
O (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
押付力 (kN) |
概略質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | 強度区分 | 数量 | 呼び | 数量 | |||||||||||||||||||||||
| CT-ETS40 | RS40-1 | 17 | M10×35L | 10.9 | 1 | 10 | 2 | M10 | 30 | 129 | 74 | 7 | 58 | 56.2 | 11 | 23 | 20 | 12.5 | 17 | 69.12 | 76 | M10 | 42 | 29 | 6.5 | 0.10～0.25 | 0.60 |
| CT-ETS50 | RS50-1 | 15 | M10×35L | 10.9 | 1 | 10 | 2 | M10 | 30 | 129 | 74 | 7 | 58 | 56.2 | 11 | 23 | 20 | 12.5 | 15 | 76.35 | 84 | M10 | 42 | 29 | 6.5 | 0.10～0.25 | 0.69 |
| CT-ETS60 | RS60-1 | 13 | M12×45L | 10.9 | 1 | 12 | 2 | M12 | 38 | 163 | 87 | 9 | 70 | 70.5 | 12.5 | 28 | 25 | 15 | 13 | 79.6 | 89 | M12 | 52 | 36 | 8.5 | 0.15～0.39 | 1.15 |
| CT-ETS80 | RS80-1 | 11 | M12×45L | 10.9 | 1 | 12 | 4 | M12 | 38 | 163 | 87 | 9 | 70 | 70.5 | 12.5 | 28 | 25 | 15 | 11 | 90.16 | 102 | M12 | 57 | 38.5 | 11 | 0.15～0.39 | 1.37 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CT-ETS40 | CT-ETS40 | P | 20,400 | - | 在庫品 |
| CT-ETS50 | CT-ETS50 | P | 20,700 | - | 在庫品 |
| CT-ETS60 | CT-ETS60 | P | 29,300 | 在庫品 | 在庫品 |
| CT-ETS80 | CT-ETS80 | P | 32,900 | - | 在庫品 |
