スライドレール両トラベル仕様重量用 C501TW

C501TW

C501TW
C501-12TW
C501-14TW
C501-16TW
C501-18TW
C501-20TW
C501-22TW
C501-24TW
C501-26TW
C501-28TW

・重量用の鋼製スライドレールです。
・両トラベル仕様です。
・中間メンバー残留防止機構付のため、レールを全閉しても中間メンバーは、はみ出ません。

＜用途＞
・ワークストッカー、コンベア、医療用カートなど

＜推奨ねじ＞
・M4バインド、またはM4トラスねじ

: #スライドレール

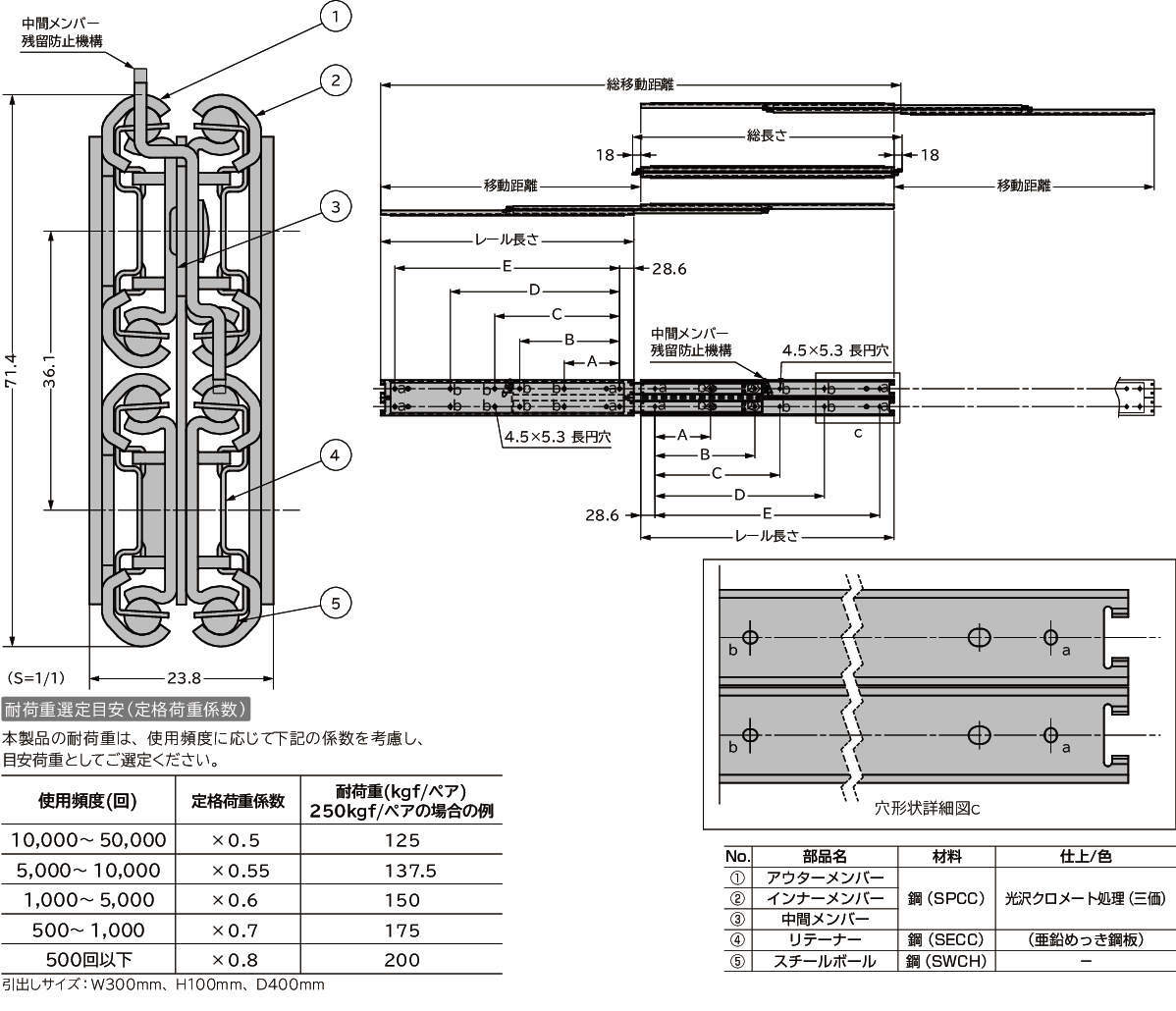

寸法図
カタログ・チラシ
資料

一覧を見る

使用例

詳細仕様

前へ

次へ

9件中 1-9件
表示件数

仕様
価格・納期

9件の型式

型式	レール長さ	総長さ	移動距離		A	B	C	D	E	耐荷重
			前側	後側						N/ペア	kgf/ペア
			前側	後側						N/ペア	kgf/ペア
C501-12TW	304.8	340.8	319	319	98.4	-	-	149.2	247.6	2667	272
C501-14TW	355.6	391.6	370	370	98.4	-	-	200	298.4	2628	268
C501-16TW	406.4	442.4	420	420	111.1	-	-	238.1	349.2	2540	259
C501-18TW	457.2	493.2	471	471	111.1	-	-	288.9	400	2452	250
C501-20TW	508	544	522	522	111.1	200.4	250.4	339.7	450.8	2363	241
C501-22TW	558.8	594.8	573	573	111.1	225.8	275.8	390.5	501.6	2246	229
C501-24TW	609.6	645.6	624	624	111.1	251.2	301.2	441.3	552.4	2118	216
C501-26TW	660.4	696.4	674	674	111.1	276.6	326.6	492.1	603.2	1961	200
C501-28TW	711.2	747.2	725	725	111.1	302	352	542.9	654	1785	182

※本品は1本単位での販売です。ご注文数「1」で1本です。

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
C501-12TW	C501-12TW	P	17,000	-	-
C501-14TW	C501-14TW	P	18,000	-	-
C501-16TW	C501-16TW	P	19,000	-	-
C501-18TW	C501-18TW	P	20,500	-	-
C501-20TW	C501-20TW	P	22,000	-	-
C501-22TW	C501-22TW	P	24,000	-	-
C501-24TW	C501-24TW	P	24,500	-	-
C501-26TW	C501-26TW	P	26,000	-	-
C501-28TW	C501-28TW	P	28,000	-	-
