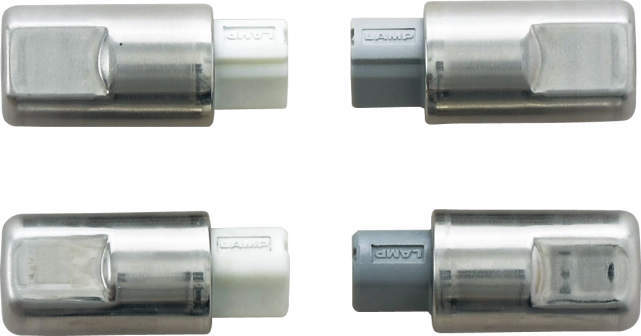

ダンパーヒンジ｜ラプコン・ダンパーヒンジ UDH-16型

・独自技術によりコンパクト化を実現しました。
・ユニット化しているので単体での脱着が可能です。
・無駄の無い理想的な閉止動作を可能にします。
・スロー回転タイプは、回転中は安定してゆっくりと作用します。
・後半スロー回転タイプは、扉が完全に閉まる手前から安定してゆっくりと作用します。
・軸の色により左右の見分けができます。さらに、スロー回転タイプは軸の形状を変えています。
・本体の識別色からトルク値の区別ができます。
・安全性・動きによる質感を必要とされる場所や、騒音・ショックを回避するのに有効です。
・7万回の通常開閉試験(同社基準)をクリアしています。

#ヒンジ
#騒音

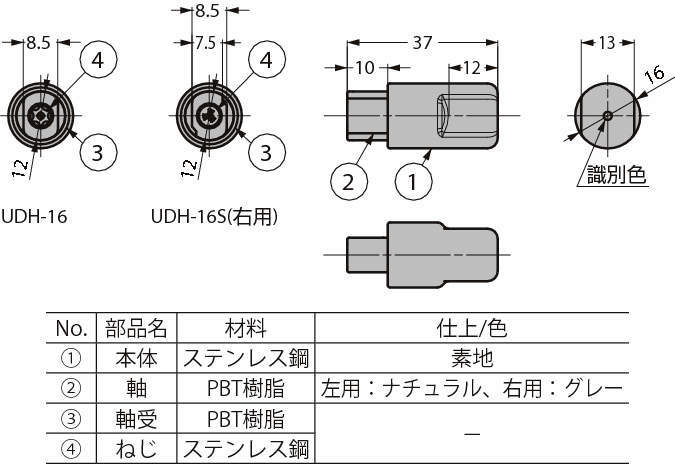

  • 寸法図
  • 動画

詳細仕様

前へ
次へ

  • 7件中 1-7件

  • 表示件数

7件の型式

型式 タイプ 仕様 制動方向 識別色 トルク 質量
(g)
(N・m) (kgf・cm)
UDH-16SAMS スロー回転タイプ 左用 左回転 青 1～1.7 10.2～17.3 16
UDH-16SBMS スロー回転タイプ 右用 右回転 青 1～1.7 10.2～17.3 16
UDH-16SAHS スロー回転タイプ 左用 左回転 赤 1.7～2.5 17.3～25.5 16
UDH-16SBHS スロー回転タイプ 右用 右回転 赤 1.7～2.5 17.3～25.5 16
UDH-16AMS-G 後半スロー回転タイプ 左用 左回転 緑 1～1.7 10.2～17.3 16
UDH-16BMS-G 後半スロー回転タイプ 右用 右回転 緑 1～1.7 10.2～17.3 16
UDH-16AHS-G 後半スロー回転タイプ 左用 左回転 黒 1.7～2.5 17.3～25.5 16

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
UDH-16SAMS UDH-16SAMS P 960 - 4日間
UDH-16SBMS UDH-16SBMS P 960 - 4日間
UDH-16SAHS UDH-16SAHS P 960 - 4日間
UDH-16SBHS UDH-16SBHS P 960 - 4日間
UDH-16AMS-G UDH-16AMS-G P 960 - 4日間
UDH-16BMS-G UDH-16BMS-G P 960 - 4日間
UDH-16AHS-G UDH-16AHS-G P 960 - 4日間
