・アームが長いため、扉と枠に段差がある納まりや厚扉でも開閉できます。
・オプション品の角型ねじカバーが新しく加わりました。
・耐火性規格ANSI/UL 10C、CAN/ULC-S104を取得しています。
【付属品】
・十字穴付皿タッピンねじ5×30(8本/蝶番1ヶ)ステンレス鋼
・六角棒スパナ呼び4
・掘込加工テンプレート
【オプション品】
・角型ねじカバー
・ステンレス鋼製ねじカバー(受注対応品)
スガツネ工業
隠し蝶番｜三次元調整機能付隠し蝶番 HES3D-W190型 ロングアーム仕様
詳細仕様
3件の型式
-

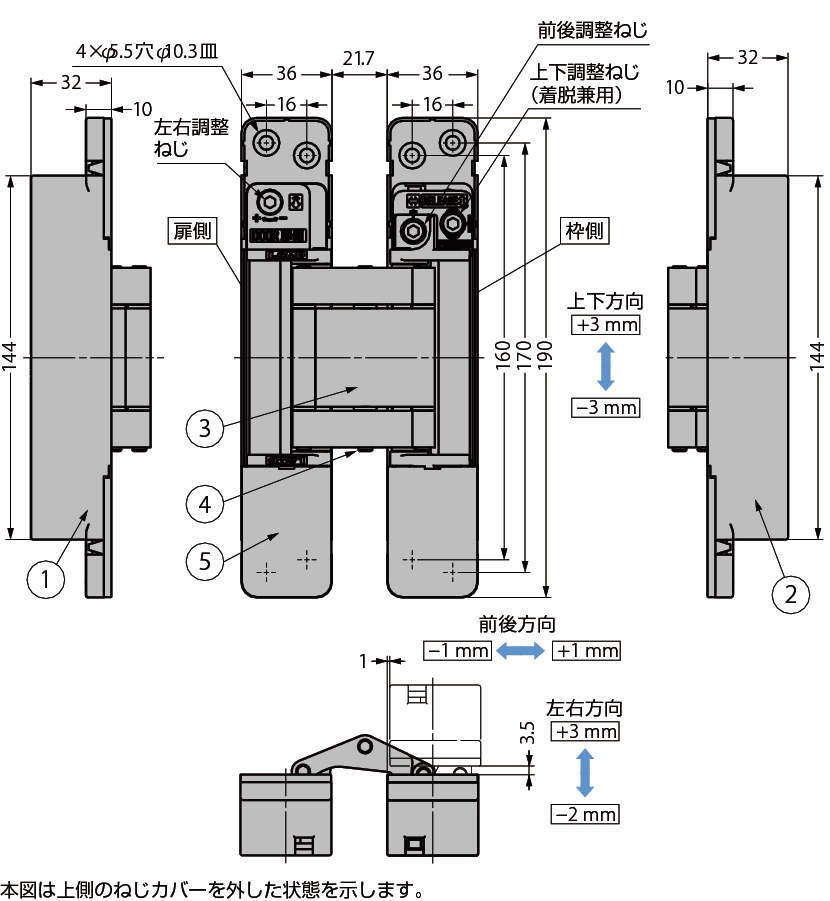

外形図
-

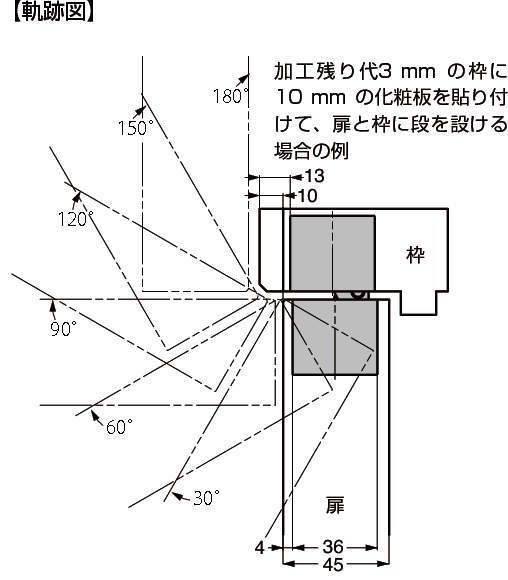

軌跡図
-
取付加工図
| 型式 | 色 | 扉幅 | 扉高さ | 扉厚 | 耐荷重 | 開き角度 | |||
|---|---|---|---|---|---|---|---|---|---|
| N/2ヶ | kgf/2ヶ | N/3ヶ | kgf/3ヶ | ||||||
| HES3D-E190DC | シルバー | 915以下 | 2440以下 | 42以下 | 981 | 100 | 1230 | 125 | 180° |
| HES3D-E190DN | シャンパンゴールド | 915以下 | 2440以下 | 42以下 | 981 | 100 | 1230 | 125 | 180° |
| HES3D-E190BL | ブラック | 915以下 | 2440以下 | 42以下 | 981 | 100 | 1230 | 125 | 180° |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HES3D-E190DC | HES3D-E190DC | P | 16,940 | - | 4日間 |
| HES3D-E190DN | HES3D-E190DN | P | 16,940 | - | 4日間 |
| HES3D-E190BL | HES3D-E190BL | P | 16,940 | - | 4日間 |
