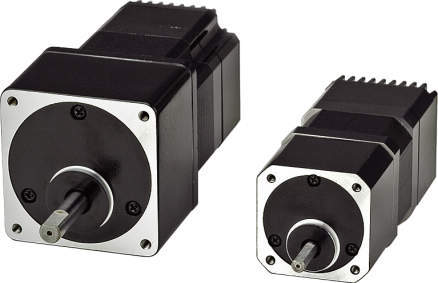

コンパクトなシステム構築が可能
・最大16分割マイクロステップドライバをモータフランジサイズに一体化。
・スリムボディで設置場所を選びません。
・SSA-PEは更に400pprエンコーダ内蔵。
簡単機能設定
・モータ本体のDIPスイッチと外部入力で機能設定が可能。
・オートパワーダウン、保護機能等の基本機能も充実。
選べるギヤヘッドとエンコーダモデル
・必要トルクや用途に合わせてモータサイズ、ギヤヘッド、エンコーダモデルが選択可能。
・モータフランジサイズにドライバを内蔵
・本体DIPスイッチと外部入力による機能設定
・選べるマイクロステップ4段階分割(1、2、4、16)
・入力電源:DC24V
・2段階電流設定:定格モード/短時間モード
・オートパワーダウン機能
・豊富な保護機能(過流アラーム、過熱保護、過電流保護)
・専用ブラケットによる高放熱設計
共通仕様
シリーズ | SSA-PR:ドライバ内蔵ステッピングモータ SSA-PE:ドライバ・エンコーダ内蔵ステッピングモータ |
---|---|
電源電圧 | DC24V±10% |
駆動方式 | 2相定格電流駆動(1.8°step) |
最大応答周波数 | 80kHz |
マイクロステップ分割 | 1、2、4、16(4段階分割) |
同梱内容 | ドライバ内蔵ステッピングモータ 電源・信号ケーブル(60cm) 取扱説明書 |
