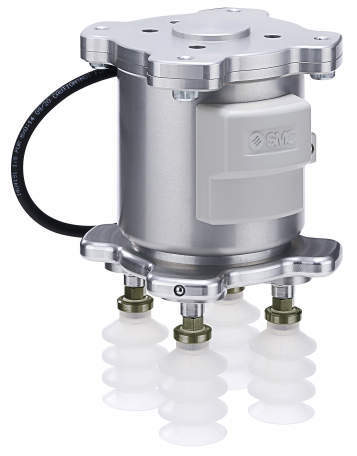

協働ロボット用真空グリッパユニット ZXP-X1

  • パッド1ヶ

  • パッド2ヶ

  • パッド3ヶ

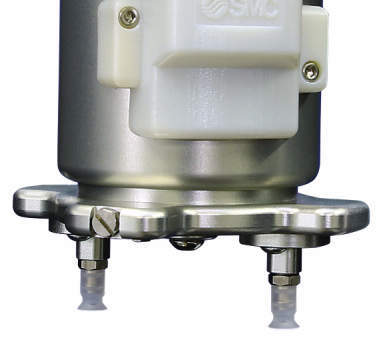

  • 平形(φ8)、シリコーンゴム

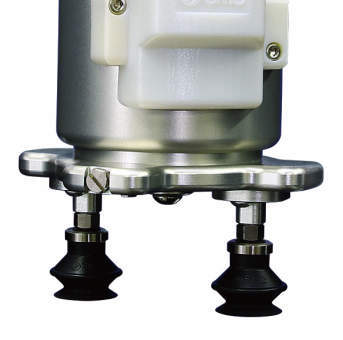

  • ベロウ形(φ20)、NBR

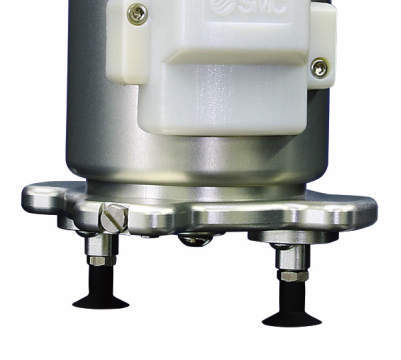

  • 平形薄形(φ16)、NBR

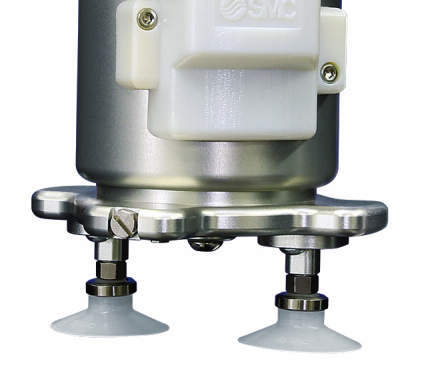

  • 平形(φ32)、シリコーンゴム

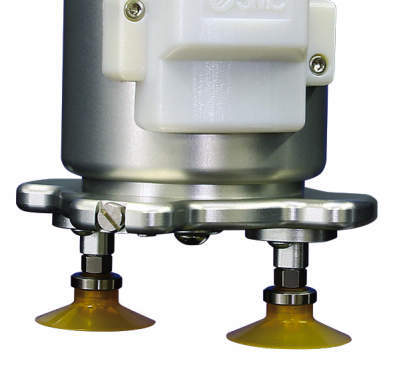

  • 平形(φ32)、ウレタンゴム

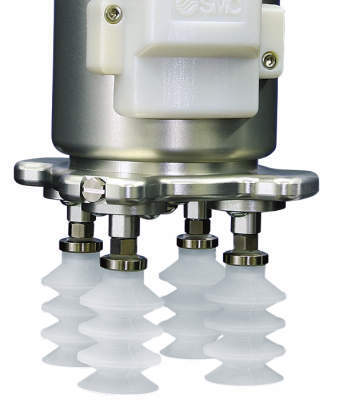

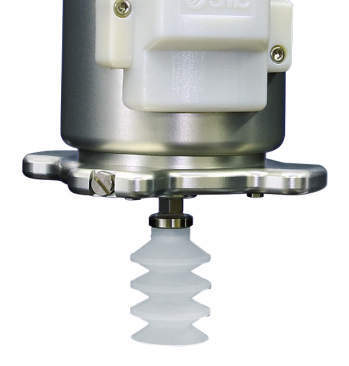

  • φ32、2.5段、シリコーンゴム

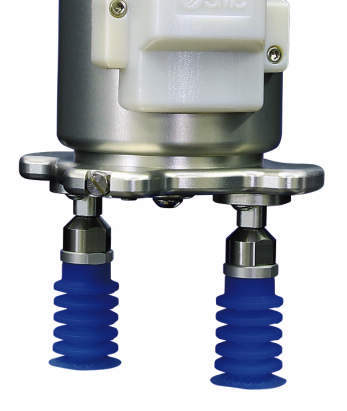

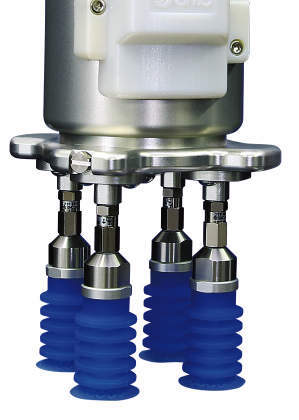

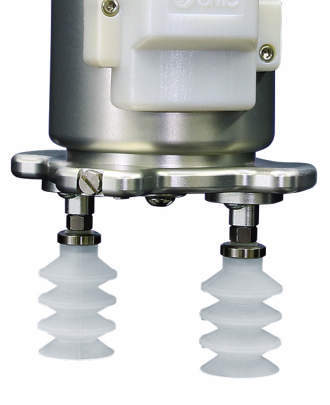

  • φ25、5.5段、シリコーンゴム

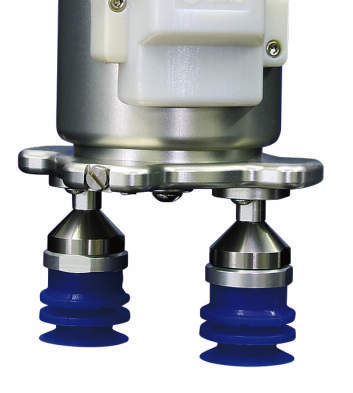

  • φ25、5.5段、シリコーンゴム サクションアシストバルブ付

Plug and Playですぐ使える

・圧縮エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能
・真空エジェクタ、エア供給弁・破壊弁・圧力センサ、パッドを一体化
・取付規格:ISO9409-1-50-4-M6準拠
・URCap対応

共通仕様

共通:取付規格 ISO9409-1-50-4-M6準拠
共通:適用流体 空気
共通:使用温度範囲(℃) 5~50
共通:質量(g) 840(612)
共通:最大可搬質量(kg) 7
共通:空気圧供給(P)Pポート ワンタッチ管継手(φ6)
共通:電圧電流(V) DC24±10%
真空エジェクタ:最高真空圧力(kPa) -84
真空エジェクタ:吸込流量[L/min(ANR)] 17
真空エジェクタ:空気消費量[L/min(ANR)] 57
真空エジェクタ:供給圧力範囲(MPa) 0.3~0.55
真空エジェクタ:標準供給圧力(MPa) 0.5
圧力センサ:定格圧力範囲(kPa) 0~-101
圧力センサ:精度(周囲温度25℃) ±2%F.S.
圧力センサ:直線性 ±0.4%F.S.
圧力センサ:繰返し精度 ±0.2%F.S.
