KQB2W（R／NPT）
KQB2W（R／NPT）
KQB2W（G）
■ロングエルボユニオン
・基本的にはエルボユニオンと同一に使用。
・相違点は配管を立体化して継手の干渉を防止する場合に使用。
【金属ワンタッチ継手 KQB2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：27g → 10.2g 約62％DOWM
※KQB2L06-01Sの場合
■使用流体温度：-5～150℃
■ノングリース
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
■無電解ニッケルめっき仕様（黄銅部品）
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100ｋPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃（凍結なきこと） |
53件の型式
KQB2W（M）
KQB2W（R／NPT）
KQB2W（G）

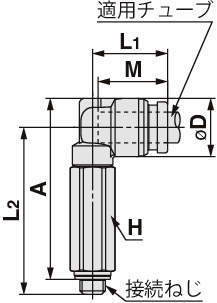

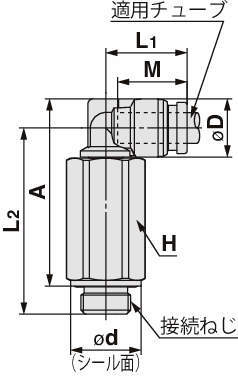

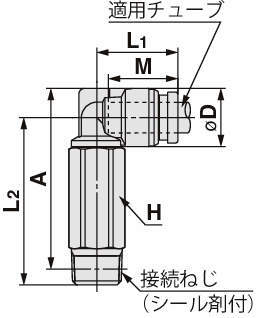

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD (mm) |
φd (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | FEP | ナイロン | |||||||||||
| KQB2W23-M5 | ロングエルボユニオン | KQB2W | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 8 | 8.3 | - | 13.1 | 31.2 | 32.4 | 12 | 2.8 | - | 13.5 |
| KQB2W04-M5 | ロングエルボユニオン | KQB2W | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 8 | 9.1 | - | 13.7 | 31.6 | 33.2 | 12.6 | 3 | - | 14.1 |
| KQB2W06-M5 | ロングエルボユニオン | KQB2W | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 8 | 11.4 | - | 14.7 | 32.7 | 35.4 | 13.6 | 3 | - | 16 |
| KQB2W23-01S | ロングエルボユニオン | KQB2W | ミリ | φ3.2mm | シール剤付 | R | R1/8 | 10 | 8.3 | - | 13.6 | 31.3 | 32.3 | 12 | 2.8 | - | 15.3 |
| KQB2W23-02S | ロングエルボユニオン | KQB2W | ミリ | φ3.2mm | シール剤付 | R | R1/4 | 14 | 8.3 | - | 13.6 | 35.1 | 34.5 | 12 | 2.8 | - | 34.7 |
| KQB2W04-01S | ロングエルボユニオン | KQB2W | ミリ | φ4mm | シール剤付 | R | R1/8 | 10 | 9.1 | - | 14.4 | 31.7 | 33.1 | 12.6 | 4 | - | 16.2 |
| KQB2W04-02S | ロングエルボユニオン | KQB2W | ミリ | φ4mm | シール剤付 | R | R1/4 | 14 | 9.1 | - | 14.4 | 35.5 | 35.3 | 12.6 | 4 | - | 35.6 |
| KQB2W06-01S | ロングエルボユニオン | KQB2W | ミリ | φ6mm | シール剤付 | R | R1/8 | 10 | 11.4 | - | 15.9 | 32.8 | 35.4 | 13.6 | 10.9 | - | 17.8 |
| KQB2W06-02S | ロングエルボユニオン | KQB2W | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | 11.4 | - | 15.9 | 36.6 | 37.6 | 13.6 | 10.9 | - | 37.2 |
| KQB2W06-03S | ロングエルボユニオン | KQB2W | ミリ | φ6mm | シール剤付 | R | R3/8 | 17 | 11.4 | - | 15.9 | 38 | 38.6 | 13.6 | 10.9 | - | 60.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQB2W23-M5 | KQB2W23-M5 | P | 1,325 | - | - |
| KQB2W04-M5 | KQB2W04-M5 | P | 1,000 | - | - |
| KQB2W06-M5 | KQB2W06-M5 | P | 1,175 | - | - |
| KQB2W23-01S | KQB2W23-01S | P | 1,300 | - | - |
| KQB2W23-02S | KQB2W23-02S | P | 1,450 | - | - |
| KQB2W04-01S | KQB2W04-01S | P | 1,050 | - | - |
| KQB2W04-02S | KQB2W04-02S | P | 1,200 | - | - |
| KQB2W06-01S | KQB2W06-01S | P | 1,050 | - | - |
| KQB2W06-02S | KQB2W06-02S | P | 1,200 | - | - |
| KQB2W06-03S | KQB2W06-03S | P | 1,475 | - | - |
