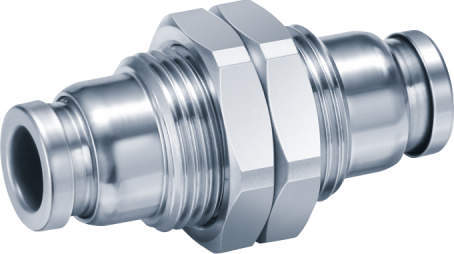

■隔壁ユニオン
・パネル取付等のチューブ同士の中継接続に使用。
【金属ワンタッチ継手 KQB2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：27g → 10.2g 約62％DOWM
※KQB2L06-01Sの場合
■使用流体温度：-5～150℃
■ノングリース
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
■無電解ニッケルめっき仕様（黄銅部品）
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100ｋPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃（凍結なきこと） |
13件の型式
KQB2E

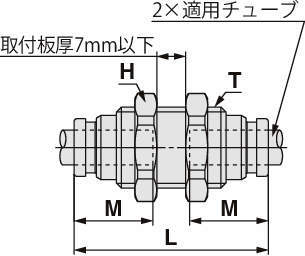

| 型式 | 機種 | タイプ | 適用チューブ | T |
六角対辺 H (mm) |
L (mm) |
取付穴 (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | FEP | ナイロン | |||||||||
| KQB2E23-00 | 隔壁ユニオン | KQB2E | ミリ | φ3.2mm | M10×1 | 12 | 32.2 | 11 | 12 | 3.4 | - | 14.8 |
| KQB2E04-00 | 隔壁ユニオン | KQB2E | ミリ | φ4mm | M10×1 | 12 | 32.4 | 11 | 12.6 | 5.6 | - | 14.7 |
| KQB2E06-00 | 隔壁ユニオン | KQB2E | ミリ | φ6mm | M14×1 | 17 | 35.4 | 15 | 13.6 | 13.1 | - | 29.2 |
| KQB2E08-00 | 隔壁ユニオン | KQB2E | ミリ | φ8mm | M15×1 | 19 | 38.8 | 16 | 16.1 | 26.1 | - | 34.9 |
| KQB2E10-00 | 隔壁ユニオン | KQB2E | ミリ | φ10mm | M18×1 | 21 | 40 | 19 | 17 | 41.5 | - | 47.1 |
| KQB2E12-00 | 隔壁ユニオン | KQB2E | ミリ | φ12mm | M20×1 | 24 | 42.4 | 21 | 18.6 | 58.3 | - | 58.7 |
| KQB2E16-00 | 隔壁ユニオン | KQB2E | ミリ | φ16mm | M27×1 | 30 | 46.8 | 28 | 20.8 | - | 113 | 107.2 |
| KQB2E01-00 | 隔壁ユニオン | KQB2E | インチ | φ1/8" | 7/16-20UNF | 14.29 | 34.2 | 12.5 | 12 | 3.4 | - | 21.8 |
| KQB2E03-00 | 隔壁ユニオン | KQB2E | インチ | φ5/32" | 7/16-20UNF | 14.29 | 34.4 | 12.5 | 12.6 | 5.6 | - | 21.6 |
| KQB2E07-00 | 隔壁ユニオン | KQB2E | インチ | φ1/4" | 1/2-20UNF | 17.46 | 36.2 | 14 | 13.5 | 13.1 | - | 30.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQB2E23-00 | KQB2E23-00 | P | 1,325 | - | - |
| KQB2E04-00 | KQB2E04-00 | P | 975 | - | - |
| KQB2E06-00 | KQB2E06-00 | P | 1,125 | - | - |
| KQB2E08-00 | KQB2E08-00 | P | 1,400 | - | - |
| KQB2E10-00 | KQB2E10-00 | P | 2,100 | - | - |
| KQB2E12-00 | KQB2E12-00 | P | 2,600 | - | - |
| KQB2E16-00 | KQB2E16-00 | P | 4,850 | - | - |
| KQB2E01-00 | KQB2E01-00 | P | 1,350 | - | - |
| KQB2E03-00 | KQB2E03-00 | P | 1,075 | - | - |
| KQB2E07-00 | KQB2E07-00 | P | 1,225 | - | - |
