KQB2R
KQB2R

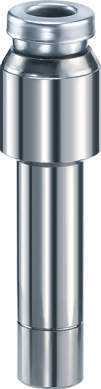

■レジューサ
・ワンタッチ管継手のサイズ変更に使用。
【金属ワンタッチ継手 KQB2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：27g → 10.2g 約62％DOWM
※KQB2L06-01Sの場合
■使用流体温度：-5～150℃
■ノングリース
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
■無電解ニッケルめっき仕様（黄銅部品）
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100ｋPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃（凍結なきこと） |
11件の型式
KQB2R

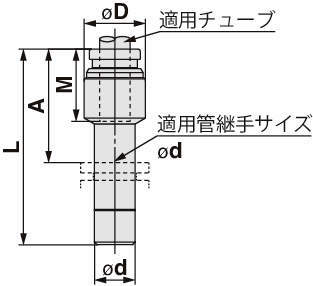

| 型式 | 機種 | タイプ | 適用チューブ |
適用管継手 サイズ φd |
φD (mm) |
L (mm) |
A (mm) |
M (mm) |
有効断面積 (mm2) FEP |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ||||||||||
| KQB2R23-04 | レジューサ | QB2R | ミリ | φ3.2mm | φ4mm | 9 | 32.9 | 20.3 | 12 | 3.4 | 4.9 |
| KQB2R04-06 | レジューサ | QB2R | ミリ | φ4mm | φ6mm | 9 | 34.4 | 20.8 | 12.6 | 5.6 | 7 |
| KQB2R06-08 | レジューサ | QB2R | ミリ | φ6mm | φ8mm | 12 | 38.4 | 22.3 | 13.6 | 13.1 | 12.7 |
| KQB2R08-10 | レジューサ | QB2R | ミリ | φ8mm | φ10mm | 14 | 41.9 | 24.9 | 16.1 | 26.1 | 19.2 |
| KQB2R10-12 | レジューサ | QB2R | ミリ | φ10mm | φ12mm | 17 | 44.8 | 26.2 | 17 | 41.5 | 27.8 |
| KQB2R12-16 | レジューサ | QB2R | ミリ | φ12mm | φ16mm | 19 | 42.9 | 22.1 | 18.6 | 58.3 | 37.2 |
| KQB2R01-03 | レジューサ | QB2R | インチ | φ1/8" | φ5/32" | 9 | 32.9 | 20.3 | 12 | 3.4 | 4.9 |
| KQB2R03-07 | レジューサ | QB2R | インチ | φ5/32" | φ1/4" | 9 | 33.7 | 20.2 | 12.6 | 5.6 | 7.4 |
| KQB2R07-09 | レジューサ | QB2R | インチ | φ1/4" | φ5/16" | 12 | 38.4 | 22.3 | 13.5 | 13.1 | 12.5 |
| KQB2R09-11 | レジューサ | QB2R | インチ | φ5/16" | φ3/8" | 14 | 41.6 | 25 | 16.1 | 26.1 | 17.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQB2R23-04 | KQB2R23-04 | P | 900 | - | - |
| KQB2R04-06 | KQB2R04-06 | P | 425 | - | - |
| KQB2R06-08 | KQB2R06-08 | P | 475 | - | - |
| KQB2R08-10 | KQB2R08-10 | P | 575 | - | - |
| KQB2R10-12 | KQB2R10-12 | P | 775 | - | - |
| KQB2R12-16 | KQB2R12-16 | P | 1,025 | - | - |
| KQB2R01-03 | KQB2R01-03 | P | 900 | - | - |
| KQB2R03-07 | KQB2R03-07 | P | 525 | - | - |
| KQB2R07-09 | KQB2R07-09 | P | 600 | - | - |
| KQB2R09-11 | KQB2R09-11 | P | 675 | - | - |
