SMC
KQB2P
KQB2P
■プラグ
・使用しないワンタッチ管継手を塞ぐのに使用。
【金属ワンタッチ継手 KQB2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mmg 約30％DOWN
・質量比：27g → 10.2g 約62％DOWM
※KQB2L06-01Sの場合
■使用流体温度：-5～150℃
■ノングリース
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
■無電解ニッケルめっき仕様（黄銅部品）
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100ｋPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃（凍結なきこと） |
13件の型式
KQB2P

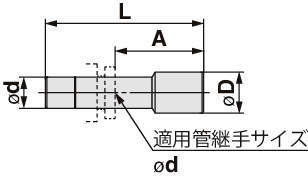

| 型式 | 機種 | タイプ | 適用管継手 |
φD (mm) |
L (mm) |
A (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|
| タイプ | サイズφd | |||||||
| KQB2P-23 | プラグ | KQB2P | ミリ | φ3.2mm | 5 | 28.9 | 16.9 | 2.8 |
| KQB2P-04 | プラグ | KQB2P | ミリ | φ4mm | 6 | 29.6 | 17 | 4.3 |
| KQB2P-06 | プラグ | KQB2P | ミリ | φ6mm | 8 | 30.8 | 17.2 | 9 |
| KQB2P-08 | プラグ | KQB2P | ミリ | φ8mm | 10 | 33.7 | 17.6 | 16.3 |
| KQB2P-10 | プラグ | KQB2P | ミリ | φ10mm | 12 | 34.6 | 17.6 | 25.4 |
| KQB2P-12 | プラグ | KQB2P | ミリ | φ12mm | 14 | 36.5 | 17.9 | 37.8 |
| KQB2P-16 | プラグ | KQB2P | ミリ | φ16mm | 18 | 38.6 | 17.8 | 69.2 |
| KQB2P-01 | プラグ | KQB2P | インチ | φ1/8" | 5 | 28.9 | 16.9 | 2.8 |
| KQB2P-03 | プラグ | KQB2P | インチ | φ5/32" | 6 | 29.6 | 17 | 4.3 |
| KQB2P-07 | プラグ | KQB2P | インチ | φ1/4" | 8 | 30.3 | 16.8 | 9.4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQB2P-23 | KQB2P-23 | P | 200 | - | - |
| KQB2P-04 | KQB2P-04 | P | 175 | - | - |
| KQB2P-06 | KQB2P-06 | P | 175 | - | - |
| KQB2P-08 | KQB2P-08 | P | 225 | - | - |
| KQB2P-10 | KQB2P-10 | P | 275 | - | - |
| KQB2P-12 | KQB2P-12 | P | 325 | - | - |
| KQB2P-16 | KQB2P-16 | P | 600 | - | - |
| KQB2P-01 | KQB2P-01 | P | 200 | - | - |
| KQB2P-03 | KQB2P-03 | P | 175 | - | - |
| KQB2P-07 | KQB2P-07 | P | 200 | - | - |
