KQB2U-F
KQB2U-F

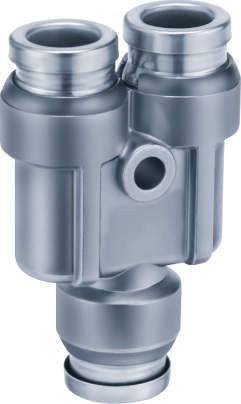

■ユニオンワイ
・同一方向のチューブ同士の分岐接続に使用。
【FDA適合 金属ワンタッチ管継手 KQB2-Fシリーズの特長】
■FDA（米国食品医薬品局）適合管継手
■ゴム部品
・材質は、FDA（米国食品医薬品局）§177.2600に適合しているFKM。
■グリース
・NSF H1に適合したパラフィン油系のグリースを使用。
■使用流体温度：-5～150℃
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | NSF H1グリース |
2件の型式
KQB2U-F

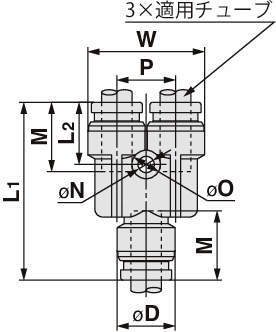

| 型式 | 機種 | タイプ | 適用チューブ |
φD (mm) |
W (mm) |
L1 (mm) |
L2 (mm) |
P (mm) |
M (mm) |
φN (mm) |
φO (mm) |
有効断面積 (mm2) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | |||||||||||||
| KQB2U08-00-F | ユニオンワイ | KQB2U-F | ミリ | φ8 | 13.7 | 28.3 | 40.1 | 14.1 | 14.6 | 16.1 | 4.2 | 8 | 25.6 | 29.7 |
| KQB2U07-00-F | ユニオンワイ | KQB2U-F | インチ | φ1/4" | 11.7 | 23.9 | 34.5 | 12.1 | 12.2 | 13.5 | 3.2 | 5.6 | 13.4 | 19.6 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQB2U08-00-F | KQB2U08-00-F | P | 2,800 | - | - |
| KQB2U07-00-F | KQB2U07-00-F | P | 2,500 | - | - |
