KQG2T
KQG2T
■両口チーズユニオン
・両側90度方向のめねじ部からの分岐配管に使用。
【SUS316製ワンタッチ継手 KQG2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：26g → 10.1g 約62％DOWM
※KQG2L06-01Sの場合
■材質
・金属部：SUS316
・シール部：特殊FKM
■使用流体温度：-5～150℃
■ノングリース
■蒸気使用可
■食品衛生法適合
・部品材質は器具および容器包装規格試験に適合。
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
63件の型式
KQG2T（M／UNF）
KQG2T（R／NPT）

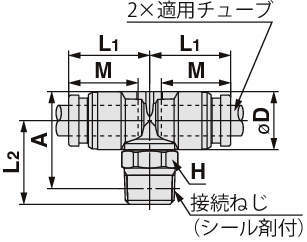

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φd (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | FEP | ナイロン | ||||||||||
| KQG2T23-M5 | 両口チーズユニオン | KQG2T | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 8 | 8.3 | 13.1 | 14.8 | 16 | 12 | 3.2 | - | 8.1 |
| KQG2T04-M5 | 両口チーズユニオン | KQG2T | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 8 | 9.1 | 13.7 | 15.2 | 16.8 | 12.6 | 4.5 | - | 9 |
| KQG2T06-M5 | 両口チーズユニオン | KQG2T | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 8 | 11.4 | 14.7 | 16.3 | 19 | 13.6 | 4.5 | - | 11.9 |
| KQG2T23-01S | 両口チーズユニオン | KQG2T | ミリ | φ3.2mm | シール剤付 | R | R1/8 | 10 | 8.3 | 13.6 | 14.9 | 15.9 | 12 | 3.4 | - | 9.4 |
| KQG2T23-02S | 両口チーズユニオン | KQG2T | ミリ | φ3.2mm | シール剤付 | R | R1/4 | 14 | 8.3 | 13.6 | 18.7 | 18.1 | 12 | 3.4 | - | 17.7 |
| KQG2T04-01S | 両口チーズユニオン | KQG2T | ミリ | φ4mm | シール剤付 | R | R1/8 | 10 | 9.1 | 14.4 | 15.3 | 16.7 | 12.6 | 6 | - | 10.4 |
| KQG2T04-02S | 両口チーズユニオン | KQG2T | ミリ | φ4mm | シール剤付 | R | R1/4 | 14 | 9.1 | 14.4 | 19.1 | 18.9 | 12.6 | 6 | - | 18.8 |
| KQG2T06-01S | 両口チーズユニオン | KQG2T | ミリ | φ6mm | シール剤付 | R | R1/8 | 10 | 11.4 | 15.9 | 16.4 | 19 | 13.6 | 13.9 | - | 13.4 |
| KQG2T06-02S | 両口チーズユニオン | KQG2T | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | 11.4 | 15.9 | 20.2 | 21.2 | 13.6 | 13.9 | - | 21.8 |
| KQG2T06-03S | 両口チーズユニオン | KQG2T | ミリ | φ6mm | シール剤付 | R | R3/8 | 17 | 11.4 | 15.9 | 21.6 | 22.2 | 13.6 | 13.9 | - | 33.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2T23-M5 | KQG2T23-M5 | P | 4,100 | - | - |
| KQG2T04-M5 | KQG2T04-M5 | P | 3,900 | - | - |
| KQG2T06-M5 | KQG2T06-M5 | P | 4,300 | - | - |
| KQG2T23-01S | KQG2T23-01S | P | 3,700 | - | - |
| KQG2T23-02S | KQG2T23-02S | P | 4,300 | - | - |
| KQG2T04-01S | KQG2T04-01S | P | 3,750 | - | - |
| KQG2T04-02S | KQG2T04-02S | P | 4,300 | - | - |
| KQG2T06-01S | KQG2T06-01S | P | 4,150 | - | - |
| KQG2T06-02S | KQG2T06-02S | P | 4,200 | - | - |
| KQG2T06-03S | KQG2T06-03S | P | 4,900 | - | - |
