KQG2H
KQG2H

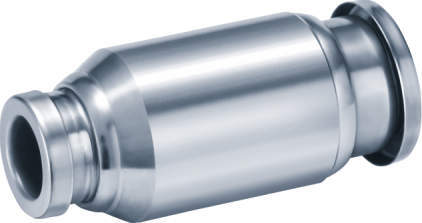

■異径ストレート
・サイズ違いのチューブ同士の接続に使用。
【SUS316製ワンタッチ継手 KQG2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：26g → 10.1g 約62％DOWM
※KQG2L06-01Sの場合
■材質
・金属部：SUS316
・シール部：特殊FKM
■使用流体温度：-5～150℃
■ノングリース
■蒸気使用可
■食品衛生法適合
・部品材質は器具および容器包装規格試験に適合。
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
11件の型式
KQG2H
| 型式 | 機種 | タイプ | 適用チューブ |
φd (mm) |
L (mm) |
M1 (mm) |
M2 (mm) |
有効断面積 (mm2) FEP |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ||||||||||
| a側 | b側 | ||||||||||
| KQG2H23-04 | 異径ストレート | KQG2H | ミリ | φ3.2mm | φ4mm | 9 | 25.6 | 12 | 12.6 | 3.4 | 6.5 |
| KQG2H04-06 | 異径ストレート | KQG2H | ミリ | φ4mm | φ6mm | 12 | 27.2 | 12.6 | 13.6 | 5.6 | 11.6 |
| KQG2H06-08 | 異径ストレート | KQG2H | ミリ | φ6mm | φ8mm | 14 | 30.7 | 13.6 | 16.1 | 13.1 | 16.3 |
| KQG2H08-10 | 異径ストレート | KQG2H | ミリ | φ8mm | φ10mm | 17 | 34.1 | 16.1 | 17 | 26.1 | 26 |
| KQG2H10-12 | 異径ストレート | KQG2H | ミリ | φ10mm | φ12mm | 19 | 36.6 | 17 | 18.6 | 41.5 | 33.3 |
| KQG2H12-16 | 異径ストレート | KQG2H | ミリ | φ12mm | φ16mm | 24.6 | 40.4 | 18.6 | 20.8 | 58.3 | 54.7 |
| KQG2H01-03 | 異径ストレート | KQG2H | インチ | φ1/8" | φ5/32" | 9 | 25.6 | 12 | 12.6 | 3.4 | 6.5 |
| KQG2H03-07 | 異径ストレート | KQG2H | インチ | φ5/32" | φ1/4" | 12 | 27.1 | 12.6 | 13.5 | 5.6 | 11.3 |
| KQG2H07-09 | 異径ストレート | KQG2H | インチ | φ1/4" | φ5/16" | 14 | 30.6 | 13.5 | 16.1 | 13.1 | 16.1 |
| KQG2H09-11 | 異径ストレート | KQG2H | インチ | φ5/16" | φ3/8" | 16 | 33.7 | 16.1 | 16.6 | 26.1 | 22.8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2H23-04 | KQG2H23-04 | P | 2,575 | - | - |
| KQG2H04-06 | KQG2H04-06 | P | 2,675 | - | - |
| KQG2H06-08 | KQG2H06-08 | P | 3,050 | 在庫品 | - |
| KQG2H08-10 | KQG2H08-10 | P | 3,775 | 在庫品 | - |
| KQG2H10-12 | KQG2H10-12 | P | 4,725 | - | - |
| KQG2H12-16 | KQG2H12-16 | P | 6,050 | - | - |
| KQG2H01-03 | KQG2H01-03 | P | 2,800 | - | - |
| KQG2H03-07 | KQG2H03-07 | P | 3,175 | - | - |
| KQG2H07-09 | KQG2H07-09 | P | 3,750 | - | - |
| KQG2H09-11 | KQG2H09-11 | P | 4,725 | - | - |
