KQG2L
KQG2L
■エルボ
・直角方向のチューブ同士の接続に使用。
【SUS316製ワンタッチ継手 KQG2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：26g → 10.1g 約62％DOWM
※KQG2L06-01Sの場合
■材質
・金属部：SUS316
・シール部：特殊FKM
■使用流体温度：-5～150℃
■ノングリース
■蒸気使用可
■食品衛生法適合
・部品材質は器具および容器包装規格試験に適合。
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
13件の型式
KQG2L

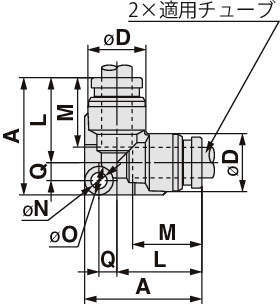

| 型式 | 機種 | タイプ | 適用チューブ |
φd (mm) |
L (mm) |
A (mm) |
Q (mm) |
M (mm) |
φN (mm) |
φO (mm) |
有効断面積(mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | FEP | ナイロン | |||||||||||
| KQG2L23-00 | エルボ | KQG2L | ミリ | φ3.2mm | 8.3 | 13.6 | 19.3 | 2.9 | 12 | 3.2 | 5.6 | 5.6 | - | 6.3 |
| KQG2L04-00 | エルボ | KQG2L | ミリ | φ4mm | 9.1 | 14.6 | 20.5 | 3.1 | 12.6 | 3.2 | 5.6 | 5.6 | - | 7.4 |
| KQG2L06-00 | エルボ | KQG2L | ミリ | φ6mm | 11.4 | 16.6 | 23 | 3.6 | 13.6 | 3.2 | 5.6 | 5.6 | - | 11 |
| KQG2L08-00 | エルボ | KQG2L | ミリ | φ8mm | 13.7 | 20.1 | 29.1 | 5 | 16.1 | 4.2 | 8 | 8 | - | 20.2 |
| KQG2L10-00 | エルボ | KQG2L | ミリ | φ10mm | 16.6 | 22 | 31.7 | 5.7 | 17 | 4.2 | 8 | 8 | - | 29.6 |
| KQG2L12-00 | エルボ | KQG2L | ミリ | φ12mm | 18.7 | 24.6 | 35 | 6.4 | 18.6 | 4.2 | 8 | 8 | - | 37.1 |
| KQG2L16-00 | エルボ | KQG2L | ミリ | φ16mm | 24.6 | 28.8 | 40.5 | 7.7 | 20.8 | 4.2 | 8 | - | 8 | 59.7 |
| KQG2L01-00 | エルボ | KQG2L | インチ | φ1/8" | 8.3 | 13.6 | 19.3 | 2.9 | 12 | 3.2 | 5.6 | 3 | - | 6.3 |
| KQG2L03-00 | エルボ | KQG2L | インチ | φ5/32" | 9.1 | 14.6 | 20.5 | 3.1 | 12.6 | 3.2 | 5.6 | 4.2 | - | 7.4 |
| KQG2L07-00 | エルボ | KQG2L | インチ | φ1/4" | 11.7 | 16.7 | 23.2 | 3.7 | 13.5 | 3.2 | 5.6 | 11.4 | - | 11.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2L23-00 | KQG2L23-00 | P | 3,175 | - | - |
| KQG2L04-00 | KQG2L04-00 | P | 2,600 | - | - |
| KQG2L06-00 | KQG2L06-00 | P | 3,000 | - | - |
| KQG2L08-00 | KQG2L08-00 | P | 3,600 | 在庫品 | - |
| KQG2L10-00 | KQG2L10-00 | P | 4,700 | - | - |
| KQG2L12-00 | KQG2L12-00 | P | 7,900 | - | - |
| KQG2L16-00 | KQG2L16-00 | P | 9,550 | - | - |
| KQG2L01-00 | KQG2L01-00 | P | 3,175 | - | - |
| KQG2L03-00 | KQG2L03-00 | P | 2,600 | - | - |
| KQG2L07-00 | KQG2L07-00 | P | 3,000 | 在庫品 | - |
