KQG2T
KQG2T
■チーズ
・両側90度方向のチューブ同士の分岐接続に使用。
【SUS316製ワンタッチ継手 KQG2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：26g → 10.1g 約62％DOWM
※KQG2L06-01Sの場合
■材質
・金属部：SUS316
・シール部：特殊FKM
■使用流体温度：-5～150℃
■ノングリース
■蒸気使用可
■食品衛生法適合
・部品材質は器具および容器包装規格試験に適合。
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
13件の型式
KQG2T

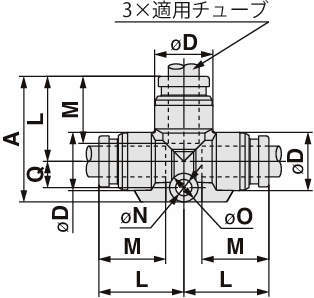

| 型式 | 機種 | タイプ | 適用チューブ |
φd (mm) |
L (mm) |
A (mm) |
Q (mm) |
M (mm) |
φN (mm) |
φO (mm) |
有効断面積(mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | FEP | ナイロン | |||||||||||
| KQG2T23-00 | チーズ | KQG2T | ミリ | φ3.2mm | 8.3 | 13.6 | 20.5 | 4.1 | 12 | 3.2 | 5.6 | 3.4 | - | 7.9 |
| KQG2T04-00 | チーズ | KQG2T | ミリ | φ4mm | 9.1 | 14.6 | 21.8 | 4.4 | 12.6 | 3.2 | 5.6 | 6.4 | - | 9.5 |
| KQG2T06-00 | チーズ | KQG2T | ミリ | φ6mm | 11.4 | 16.6 | 24.6 | 5.2 | 13.6 | 3.2 | 5.6 | 13.4 | - | 14.2 |
| KQG2T08-00 | チーズ | KQG2T | ミリ | φ8mm | 13.7 | 20.1 | 31.1 | 7 | 16.1 | 4.2 | 8 | 25.6 | - | 24.4 |
| KQG2T10-00 | チーズ | KQG2T | ミリ | φ10mm | 16.6 | 22 | 34 | 8 | 17 | 4.2 | 8 | 40 | - | 36.8 |
| KQG2T12-00 | チーズ | KQG2T | ミリ | φ12mm | 18.7 | 24.6 | 37.7 | 9.1 | 18.6 | 4.2 | 8 | 57.4 | - | 46.9 |
| KQG2T16-00 | チーズ | KQG2T | ミリ | φ16mm | 24.6 | 28.8 | 43.4 | 10.6 | 20.8 | 4.2 | 8 | - | 100 | 75.5 |
| KQG2T01-00 | チーズ | KQG2T | インチ | φ1/8" | 8.3 | 13.6 | 20.5 | 4.1 | 12 | 3.2 | 5.6 | 3.4 | - | 7.9 |
| KQG2T03-00 | チーズ | KQG2T | インチ | φ5/32" | 9.1 | 14.6 | 21.8 | 4.4 | 12.6 | 3.2 | 5.6 | 6.4 | - | 9.5 |
| KQG2T07-00 | チーズ | KQG2T | インチ | φ1/4" | 11.7 | 16.7 | 24.7 | 5.2 | 13.5 | 3.2 | 5.6 | 13.4 | - | 14.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2T23-00 | KQG2T23-00 | P | 4,375 | - | - |
| KQG2T04-00 | KQG2T04-00 | P | 3,875 | - | - |
| KQG2T06-00 | KQG2T06-00 | P | 4,375 | 在庫品 | - |
| KQG2T08-00 | KQG2T08-00 | P | 5,500 | 在庫品 | - |
| KQG2T10-00 | KQG2T10-00 | P | 7,200 | 在庫品 | - |
| KQG2T12-00 | KQG2T12-00 | P | 9,600 | - | - |
| KQG2T16-00 | KQG2T16-00 | P | 14,000 | - | - |
| KQG2T01-00 | KQG2T01-00 | P | 4,375 | - | - |
| KQG2T03-00 | KQG2T03-00 | P | 3,875 | - | - |
| KQG2T07-00 | KQG2T07-00 | P | 4,375 | 在庫品 | - |
