KQG2T
KQG2T

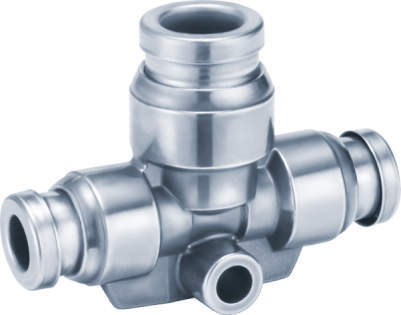

■異径チーズ
・両側90度方向にサイズダウンして分岐するチューブ同士の接続に使用。
【SUS316製ワンタッチ継手 KQG2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：26g → 10.1g 約62％DOWM
※KQG2L06-01Sの場合
■材質
・金属部：SUS316
・シール部：特殊FKM
■使用流体温度：-5～150℃
■ノングリース
■蒸気使用可
■食品衛生法適合
・部品材質は器具および容器包装規格試験に適合。
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
11件の型式
KQG2T

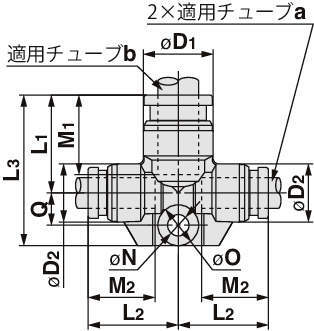

| 型式 | 機種 | タイプ | 適用チューブ |
φd1 (mm) |
φd2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
Q (mm) |
M1 (mm) |
M2 (mm) |
φN (mm) |
φO (mm) |
有効断面積 (mm2) FEP |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ||||||||||||||||
| a側 | b側 | ||||||||||||||||
| KQG2T23-04 | 異径チーズ | KQG2T | ミリ | φ3.2mm | φ4mm | 9.1 | 8.3 | 14.2 | 14.1 | 21.1 | 4.1 | 12.6 | 12 | 3.2 | 5.6 | 3.8 | 8.5 |
| KQG2T04-06 | 異径チーズ | KQG2T | ミリ | φ4mm | φ6mm | 11.4 | 9.1 | 15.6 | 15.7 | 22.8 | 4.4 | 13.6 | 12.6 | 3.2 | 5.6 | 7.1 | 11.5 |
| KQG2T06-08 | 異径チーズ | KQG2T | ミリ | φ6mm | φ8mm | 13.7 | 11.4 | 19.1 | 17.7 | 29.5 | 6.4 | 16.1 | 13.6 | 4.2 | 8 | 16.4 | 20 |
| KQG2T08-10 | 異径チーズ | KQG2T | ミリ | φ8mm | φ10mm | 16.6 | 13.7 | 21 | 21.2 | 32.1 | 7.1 | 17 | 16.1 | 4.2 | 8 | 36 | 29.8 |
| KQG2T10-12 | 異径チーズ | KQG2T | ミリ | φ10mm | φ12mm | 18.7 | 16.6 | 23.6 | 23.1 | 35.7 | 8.1 | 18.6 | 17 | 4.2 | 8 | 56 | 41.3 |
| KQG2T12-16 | 異径チーズ | KQG2T | ミリ | φ12mm | φ16mm | 24.6 | 18.7 | 26.8 | 26.7 | 39.9 | 9.1 | 20.8 | 18.6 | 4.2 | 8 | 108.5 | 58 |
| KQG2T01-03 | 異径チーズ | KQG2T | インチ | φ1/8" | φ5/32" | 9.1 | 8.3 | 14.2 | 14.1 | 21.1 | 4.1 | 12.6 | 12 | 3.2 | 5.6 | 3.8 | 8.5 |
| KQG2T03-07 | 異径チーズ | KQG2T | インチ | φ5/32" | φ1/4" | 11.7 | 9.1 | 15.5 | 15.9 | 22.7 | 4.4 | 13.5 | 12.6 | 3.2 | 5.6 | 7.1 | 11.7 |
| KQG2T07-09 | 異径チーズ | KQG2T | インチ | φ1/4" | φ5/16" | 13.7 | 11.7 | 19.3 | 17.6 | 29.6 | 6.3 | 16.1 | 13.5 | 4.2 | 8 | 16.4 | 20.2 |
| KQG2T09-11 | 異径チーズ | KQG2T | インチ | φ5/16" | φ3/8" | 16 | 13.7 | 20.6 | 21 | 31.7 | 7.1 | 16.6 | 16.1 | 4.2 | 8 | 36 | 28.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2T23-04 | KQG2T23-04 | P | 4,550 | - | - |
| KQG2T04-06 | KQG2T04-06 | P | 4,800 | - | - |
| KQG2T06-08 | KQG2T06-08 | P | 4,800 | - | - |
| KQG2T08-10 | KQG2T08-10 | P | 6,250 | - | - |
| KQG2T10-12 | KQG2T10-12 | P | 7,975 | - | - |
| KQG2T12-16 | KQG2T12-16 | P | 13,025 | - | - |
| KQG2T01-03 | KQG2T01-03 | P | 4,550 | - | - |
| KQG2T03-07 | KQG2T03-07 | P | 4,800 | - | - |
| KQG2T07-09 | KQG2T07-09 | P | 4,800 | - | - |
| KQG2T09-11 | KQG2T09-11 | P | 6,250 | - | - |
