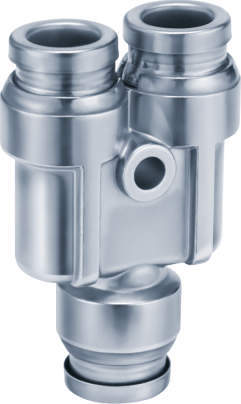

■ユニオンワイ
・同一方向のチューブ同士の分岐接続に使用。
【SUS316製ワンタッチ継手 KQG2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：26g → 10.1g 約62％DOWM
※KQG2L06-01Sの場合
■材質
・金属部：SUS316
・シール部：特殊FKM
■使用流体温度：-5～150℃
■ノングリース
■蒸気使用可
■食品衛生法適合
・部品材質は器具および容器包装規格試験に適合。
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
13件の型式
KQG2U

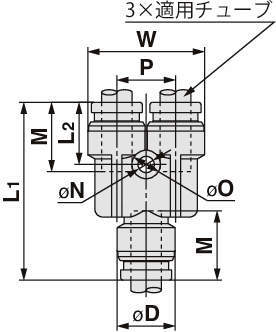

| 型式 | 機種 | タイプ | 適用チューブ |
φd mm) |
W (mm) |
L1 (mm) |
L2 (mm) |
P (mm) |
M (mm) |
φN (mm) |
φO (mm) |
有効断面積(mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | FEP | ナイロン | ||||||||||||
| KQG2U23-00 | ユニオンワイ | KQG2U | ミリ | φ3.2mm | 8.3 | 8.3 | 29 | 11 | 8.1 | 12 | 3.2 | 5.6 | 3.4 | - | 9.2 |
| KQG2U04-00 | ユニオンワイ | KQG2U | ミリ | φ4mm | 9.1 | 9.1 | 30.4 | 11.3 | 9.1 | 12.6 | 3.2 | 5.6 | 4.2 | - | 11.1 |
| KQG2U06-00 | ユニオンワイ | KQG2U | ミリ | φ6mm | 11.4 | 11.4 | 34.9 | 12.2 | 11.5 | 13.6 | 3.2 | 5.6 | 13.4 | - | 18.8 |
| KQG2U08-00 | ユニオンワイ | KQG2U | ミリ | φ8mm | 13.7 | 13.7 | 40.1 | 14.1 | 14.6 | 16.1 | 4.2 | 8 | 25.6 | - | 29.7 |
| KQG2U10-00 | ユニオンワイ | KQG2U | ミリ | φ10mm | 16.6 | 16.6 | 44 | 14.4 | 17.6 | 17 | 4.2 | 8 | 40 | - | 47.4 |
| KQG2U12-00 | ユニオンワイ | KQG2U | ミリ | φ12mm | 18.7 | 18.7 | 48.4 | 15.8 | 19.8 | 18.6 | 4.2 | 8 | 57.4 | - | 62.1 |
| KQG2U16-00 | ユニオンワイ | KQG2U | ミリ | φ16mm | 24.6 | 24.6 | 56.6 | 17.3 | 26 | 20.8 | 4.2 | 8 | - | 113 | 110.2 |
| KQG2U01-00 | ユニオンワイ | KQG2U | インチ | φ1/8" | 8.3 | 16.4 | 29 | 11 | 8.1 | 12 | 3.2 | 5.6 | 3.4 | - | 9.2 |
| KQG2U03-00 | ユニオンワイ | KQG2U | インチ | φ5/32" | 9.1 | 18.2 | 30.4 | 11.3 | 9.1 | 12.6 | 3.2 | 5.6 | 4.2 | - | 11.1 |
| KQG2U07-00 | ユニオンワイ | KQG2U | インチ | φ1/4" | 11.7 | 23.9 | 34.5 | 12.1 | 12.2 | 13.5 | 3.2 | 5.6 | 13.4 | - | 19.6 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2U23-00 | KQG2U23-00 | P | 4,175 | - | - |
| KQG2U04-00 | KQG2U04-00 | P | 3,575 | - | - |
| KQG2U06-00 | KQG2U06-00 | P | 4,425 | 在庫品 | - |
| KQG2U08-00 | KQG2U08-00 | P | 5,500 | 在庫品 | - |
| KQG2U10-00 | KQG2U10-00 | P | 8,200 | - | - |
| KQG2U12-00 | KQG2U12-00 | P | 11,350 | - | - |
| KQG2U16-00 | KQG2U16-00 | P | 15,175 | - | - |
| KQG2U01-00 | KQG2U01-00 | P | 4,175 | - | - |
| KQG2U03-00 | KQG2U03-00 | P | 3,575 | - | - |
| KQG2U07-00 | KQG2U07-00 | P | 4,425 | 在庫品 | - |
