KQG2U
KQG2U

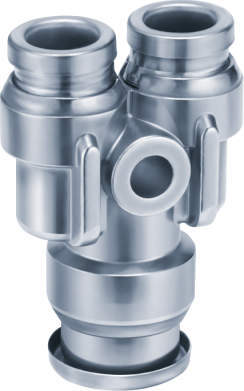

■異径ユニオンワイ
・同一方向にサイズダウンして分岐するチューブ同士の接続に使用。
【SUS316製ワンタッチ継手 KQG2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：26g → 10.1g 約62％DOWM
※KQG2L06-01Sの場合
■材質
・金属部：SUS316
・シール部：特殊FKM
■使用流体温度：-5～150℃
■ノングリース
■蒸気使用可
■食品衛生法適合
・部品材質は器具および容器包装規格試験に適合。
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
11件の型式
KQG2U
| 型式 | 機種 | タイプ | 適用チューブ |

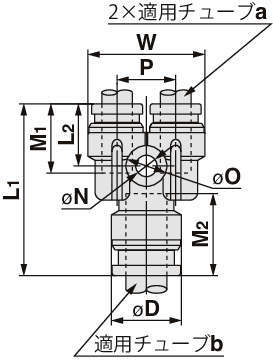

φd (mm) |
L1 (mm) |
L2 (mm) |
P (mm) |
W (mm) |
M1 (mm) |
M2 (mm) |
φN (mm) |
φO (mm) |
有効断面積 (mm2) FEP |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | |||||||||||||||
| a側 | b側 | |||||||||||||||
| KQG2U23-04 | 異径ユニオンワイ | KQG2U | ミリ | φ3.2mm | φ4mm | 9.1 | 27 | 10.8 | 8.1 | 16.4 | 12 | 12.6 | 3.2 | 5.6 | 3.2 | 8.5 |
| KQG2U04-06 | 異径ユニオンワイ | KQG2U | ミリ | φ4mm | φ6mm | 11.4 | 29.3 | 11.2 | 9.1 | 18.2 | 12.6 | 13.6 | 3.2 | 5.6 | 4.2 | 11.9 |
| KQG2U06-08 | 異径ユニオンワイ | KQG2U | ミリ | φ6mm | φ8mm | 13.7 | 33.7 | 12.2 | 11.5 | 22.9 | 13.6 | 16.1 | 4.2 | 8 | 13.4 | 19.3 |
| KQG2U08-10 | 異径ユニオンワイ | KQG2U | ミリ | φ8mm | φ10mm | 16.6 | 38.3 | 13.8 | 14.6 | 28.3 | 16.1 | 17 | 4.2 | 8 | 25.6 | 31.6 |
| KQG2U10-12 | 異径ユニオンワイ | KQG2U | ミリ | φ10mm | φ12mm | 18.7 | 43 | 14 | 17.6 | 34.2 | 17 | 18.6 | 4.2 | 8 | 40 | 47.6 |
| KQG2U12-16 | 異径ユニオンワイ | KQG2U | ミリ | φ12mm | φ16mm | 24.6 | 47.4 | 15.6 | 19.8 | 38.5 | 18.6 | 20.8 | 4.2 | 8 | 57.4 | 67.6 |
| KQG2U01-03 | 異径ユニオンワイ | KQG2U | インチ | φ1/8" | φ5/32" | 9.1 | 27 | 10.8 | 8.1 | 16.4 | 12 | 12.6 | 12.6 | 5.6 | 3.2 | 8.5 |
| KQG2U03-07 | 異径ユニオンワイ | KQG2U | インチ | φ5/32" | φ1/4" | 11.7 | 28.8 | 11.4 | 9.1 | 18.2 | 12.6 | 13.5 | 13.5 | 5.6 | 4.2 | 11.8 |
| KQG2U07-09 | 異径ユニオンワイ | KQG2U | インチ | φ1/4" | φ5/16" | 13.7 | 33.8 | 12 | 12.2 | 23.9 | 13.5 | 16.1 | 16.1 | 8 | 13.4 | 20 |
| KQG2U09-11 | 異径ユニオンワイ | KQG2U | インチ | φ5/16" | φ3/8" | 16 | 38.3 | 13.8 | 14.6 | 28.3 | 16.1 | 16.6 | 16.6 | 8 | 25.6 | 31 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2U23-04 | KQG2U23-04 | P | 4,700 | - | - |
| KQG2U04-06 | KQG2U04-06 | P | 3,350 | - | - |
| KQG2U06-08 | KQG2U06-08 | P | 4,650 | - | - |
| KQG2U08-10 | KQG2U08-10 | P | 7,625 | - | - |
| KQG2U10-12 | KQG2U10-12 | P | 10,700 | - | - |
| KQG2U12-16 | KQG2U12-16 | P | 14,100 | - | - |
| KQG2U01-03 | KQG2U01-03 | P | 4,700 | - | - |
| KQG2U03-07 | KQG2U03-07 | P | 3,350 | - | - |
| KQG2U07-09 | KQG2U07-09 | P | 4,650 | - | - |
| KQG2U09-11 | KQG2U09-11 | P | 7,625 | - | - |
