KQG2E
KQG2E

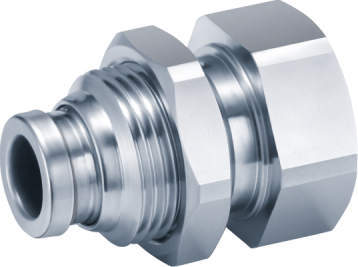

■隔壁用メスユニオン
・パネル取付等のおねじとチューブの中継接続に使用。
【SUS316製ワンタッチ継手 KQG2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：26g → 10.1g 約62％DOWM
※KQG2L06-01Sの場合
■材質
・金属部：SUS316
・シール部：特殊FKM
■使用流体温度：-5～150℃
■ノングリース
■蒸気使用可
■食品衛生法適合
・部品材質は器具および容器包装規格試験に適合。
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
22件の型式
KQG2E

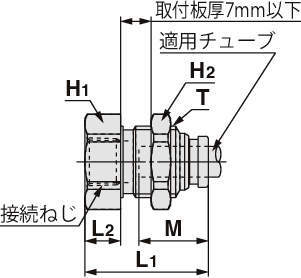

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 | T | 六角対辺(mm) |
L1 (mm) |
L2 (mm) |
取付穴(mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ねじタイプ | 管接続口径 | H1 | H2 | FEP | ナイロン | |||||||||
| KQG2E23-02 | 隔壁用メスユニオン | KQG2E | ミリ | φ3.2mm | Rc | Rc1/4 | M10×1 | 17 | 12 | 31 | 14.8 | 11 | 12 | 3.4 | - | 26.1 |
| KQG2E04-01 | 隔壁用メスユニオン | KQG2E | ミリ | φ4mm | Rc | Rc1/8 | M10×1 | 14 | 12 | 25.8 | 9.7 | 11 | 12.6 | 5.6 | - | 16 |
| KQG2E04-02 | 隔壁用メスユニオン | KQG2E | ミリ | φ4mm | Rc | Rc1/4 | M10×1 | 17 | 12 | 30.9 | 14.8 | 11 | 12.6 | 5.6 | - | 25.6 |
| KQG2E06-01 | 隔壁用メスユニオン | KQG2E | ミリ | φ6mm | Rc | Rc1/8 | M14×1 | 17 | 17 | 24.2 | 7 | 15 | 13.6 | 13.1 | - | 24.4 |
| KQG2E06-02 | 隔壁用メスユニオン | KQG2E | ミリ | φ6mm | Rc | Rc1/4 | M14×1 | 17 | 17 | 30.9 | 13.7 | 15 | 13.6 | 13.1 | - | 30.9 |
| KQG2E06-03 | 隔壁用メスユニオン | KQG2E | ミリ | φ6mm | Rc | Rc3/8 | M14×1 | 19 | 17 | 32.1 | 14.9 | 15 | 13.6 | 13.1 | - | 32 |
| KQG2E08-01 | 隔壁用メスユニオン | KQG2E | ミリ | φ8mm | Rc | Rc1/8 | M15×1 | 17 | 19 | 26.3 | 8.1 | 16 | 16.1 | 26.1 | - | 28 |
| KQG2E08-02 | 隔壁用メスユニオン | KQG2E | ミリ | φ8mm | Rc | Rc1/4 | M15×1 | 17 | 19 | 31.3 | 13.1 | 16 | 16.1 | 26.1 | - | 31.2 |
| KQG2E08-03 | 隔壁用メスユニオン | KQG2E | ミリ | φ8mm | Rc | Rc3/8 | M15×1 | 19 | 19 | 32.8 | 14.6 | 16 | 16.1 | 26.1 | - | 32.7 |
| KQG2E10-02 | 隔壁用メスユニオン | KQG2E | ミリ | φ10mm | Rc | Rc1/4 | M18×1 | 19 | 21 | 31.6 | 13 | 19 | 17 | 41.5 | - | 42.8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2E23-02 | KQG2E23-02 | P | 4,575 | - | - |
| KQG2E04-01 | KQG2E04-01 | P | 3,450 | - | - |
| KQG2E04-02 | KQG2E04-02 | P | 4,475 | - | - |
| KQG2E06-01 | KQG2E06-01 | P | 4,275 | - | - |
| KQG2E06-02 | KQG2E06-02 | P | 4,475 | - | - |
| KQG2E06-03 | KQG2E06-03 | P | 4,475 | - | - |
| KQG2E08-01 | KQG2E08-01 | P | 4,700 | - | - |
| KQG2E08-02 | KQG2E08-02 | P | 4,750 | 在庫品 | - |
| KQG2E08-03 | KQG2E08-03 | P | 4,750 | - | - |
| KQG2E10-02 | KQG2E10-02 | P | 5,775 | - | - |
