KQG2R
KQG2R
■レジューサ
・ワンタッチ管継手のサイズ変更に使用。
【SUS316製ワンタッチ継手 KQG2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：26g → 10.1g 約62％DOWM
※KQG2L06-01Sの場合
■材質
・金属部：SUS316
・シール部：特殊FKM
■使用流体温度：-5～150℃
■ノングリース
■蒸気使用可
■食品衛生法適合
・部品材質は器具および容器包装規格試験に適合。
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
11件の型式
KQG2R

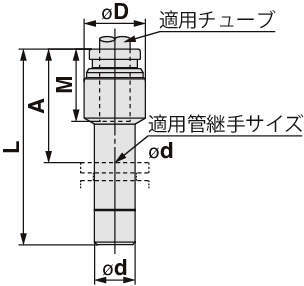

| 型式 | 機種 | タイプ | 適用チューブ |
適用管継手 サイズ φd |
φd (mm) |
L (mm) |
A (mm) |
M (mm) |
有効断面積 (mm2) FEP |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ||||||||||
| KQG2R23-04 | レジューサ | KQG2R | ミリ | φ3.2mm | φ4mm | 9 | 32.9 | 20.3 | 12 | 3.4 | 4.7 |
| KQG2R04-06 | レジューサ | KQG2R | ミリ | φ4mm | φ6mm | 9 | 34.4 | 20.8 | 12.6 | 5.6 | 6.7 |
| KQG2R06-08 | レジューサ | KQG2R | ミリ | φ6mm | φ8mm | 12 | 38.4 | 22.3 | 13.6 | 13.1 | 12.1 |
| KQG2R08-10 | レジューサ | KQG2R | ミリ | φ8mm | φ10mm | 14 | 41.9 | 24.9 | 16.1 | 26.1 | 18.3 |
| KQG2R10-12 | レジューサ | KQG2R | ミリ | φ10mm | φ12mm | 17 | 44.8 | 26.2 | 17 | 41.5 | 26.5 |
| KQG2R12-16 | レジューサ | KQG2R | ミリ | φ12mm | φ16mm | 19 | 42.9 | 22.1 | 18.6 | 58.3 | 35.4 |
| KQG2R01-03 | レジューサ | KQG2R | インチ | φ1/8" | φ5/32" | 9 | 32.9 | 20.3 | 12 | 3.4 | 4.7 |
| KQG2R03-07 | レジューサ | KQG2R | インチ | φ5/32" | φ1/4" | 9 | 33.7 | 20.2 | 12.6 | 5.6 | 7.1 |
| KQG2R07-09 | レジューサ | KQG2R | インチ | φ1/4" | φ5/16" | 12 | 38.4 | 22.3 | 13.5 | 13.1 | 11.9 |
| KQG2R09-11 | レジューサ | KQG2R | インチ | φ5/16" | φ3/8" | 14 | 41.6 | 25 | 16.1 | 26.1 | 16.8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2R23-04 | KQG2R23-04 | P | 1,600 | - | - |
| KQG2R04-06 | KQG2R04-06 | P | 1,400 | - | - |
| KQG2R06-08 | KQG2R06-08 | P | 1,650 | - | - |
| KQG2R08-10 | KQG2R08-10 | P | 2,150 | - | - |
| KQG2R10-12 | KQG2R10-12 | P | 2,925 | - | - |
| KQG2R12-16 | KQG2R12-16 | P | 4,350 | - | - |
| KQG2R01-03 | KQG2R01-03 | P | 1,600 | - | - |
| KQG2R03-07 | KQG2R03-07 | P | 1,400 | - | - |
| KQG2R07-09 | KQG2R07-09 | P | 1,650 | - | - |
| KQG2R09-11 | KQG2R09-11 | P | 2,150 | - | - |
