KQG2P
KQG2P
■プラグ
・使用しないワンタッチ管継手を塞ぐのに使用。
【SUS316製ワンタッチ継手 KQG2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：26g → 10.1g 約62％DOWM
※KQG2L06-01Sの場合
■材質
・金属部：SUS316
・シール部：特殊FKM
■使用流体温度：-5～150℃
■ノングリース
■蒸気使用可
■食品衛生法適合
・部品材質は器具および容器包装規格試験に適合。
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
13件の型式
KQG2P

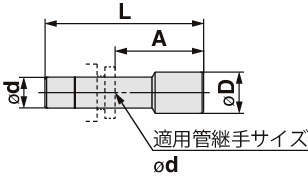

| 型式 | 機種 | タイプ | 適用管継手 |
φd (mm) |
L (mm) |
A (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|
| タイプ | サイズφd | |||||||
| KQG2P-23 | プラグ | KQG2P | ミリ | φ3.2mm | 5 | 28.9 | 16.9 | 16.9 |
| KQG2P-04 | プラグ | KQG2P | ミリ | φ4mm | 6 | 29.6 | 17 | 17 |
| KQG2P-06 | プラグ | KQG2P | ミリ | φ6mm | 8 | 30.8 | 17.2 | 17.2 |
| KQG2P-08 | プラグ | KQG2P | ミリ | φ8mm | 10 | 33.7 | 17.6 | 17.6 |
| KQG2P-10 | プラグ | KQG2P | ミリ | φ10mm | 12 | 34.6 | 17.6 | 17.6 |
| KQG2P-12 | プラグ | KQG2P | ミリ | φ12mm | 14 | 36.5 | 17.9 | 17.9 |
| KQG2P-16 | プラグ | KQG2P | ミリ | φ16mm | 18 | 38.6 | 17.8 | 17.8 |
| KQG2P-01 | プラグ | KQG2P | インチ | φ1/8" | 5 | 28.9 | 16.9 | 2.7 |
| KQG2P-03 | プラグ | KQG2P | インチ | φ5/32" | 6 | 29.6 | 17 | 4.1 |
| KQG2P-07 | プラグ | KQG2P | インチ | φ1/4" | 8 | 30.3 | 16.8 | 8.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2P-23 | KQG2P-23 | P | 700 | - | - |
| KQG2P-04 | KQG2P-04 | P | 525 | - | - |
| KQG2P-06 | KQG2P-06 | P | 600 | - | - |
| KQG2P-08 | KQG2P-08 | P | 700 | - | - |
| KQG2P-10 | KQG2P-10 | P | 850 | - | - |
| KQG2P-12 | KQG2P-12 | P | 1,000 | - | - |
| KQG2P-16 | KQG2P-16 | P | 1,625 | - | - |
| KQG2P-01 | KQG2P-01 | P | 700 | - | - |
| KQG2P-03 | KQG2P-03 | P | 525 | - | - |
| KQG2P-07 | KQG2P-07 | P | 600 | - | - |
