SMC
KQG2T
KQG2T

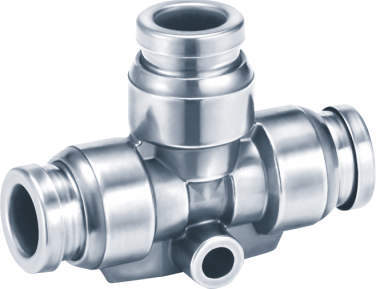

■チーズ
・両側90度方向のチューブ同士の分岐接続に使用。
【FDA適合 SUS316ワンタッチ管継手 KQG2-Fシリーズの特長】
■FDA（米国食品医薬品局）適合管継手
■食品衛生法適合（ISO 16030に準拠）
・部品材料は器具および容器包装規格試験に適合（2020年6月改正の食品衛生法第18条第3項及び告示370号に基づく制度も含む）
■ゴム部品
・材質は、FDA（米国食品医薬品局）§177.2600に適合しているFKM。
■グリース
・NSF H1に適合したパラフィン油系のグリースを使用。
■蒸気使用可
■使用流体温度：-5～150℃
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
5件の型式
KQG2T

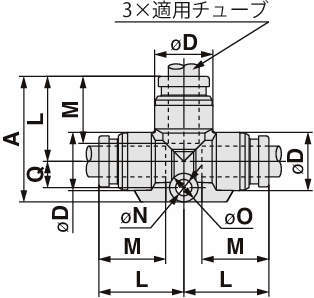

| 型式 | 機種 | タイプ | 適用チューブ |
φD (mm) |
L (mm) |
A (mm) |
Q (mm) |
M (mm) |
φN (mm) |
φO (mm) |
有効断面積 (mm2) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ||||||||||||
| KQG2T04-00-F | チーズ | KQG2T | ミリ | φ4mm | 9.1 | 14.6 | 21.8 | 4.4 | 12.6 | 3.2 | 5.6 | 6.4 | 9.5 |
| KQG2T06-00-F | チーズ | KQG2T | ミリ | φ6mm | 11.4 | 16.6 | 24.6 | 5.2 | 13.6 | 3.2 | 5.6 | 13.4 | 14.2 |
| KQG2T08-00-F | チーズ | KQG2T | ミリ | φ8mm | 13.7 | 20.1 | 31.1 | 7 | 16.1 | 4.2 | 8 | 25.6 | 24.4 |
| KQG2T10-00-F | チーズ | KQG2T | ミリ | φ10mm | 16.6 | 22 | 34 | 8 | 17 | 4.2 | 8 | 40 | 36.8 |
| KQG2T13-00-F | チーズ | KQG2T | インチ | φ1/2" | 19.6 | 24.9 | 37.9 | 9 | 18.5 | 4.2 | 8 | 57.4 | 52.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2T04-00-F | KQG2T04-00-F | P | 3,950 | - | - |
| KQG2T06-00-F | KQG2T06-00-F | P | 4,525 | - | - |
| KQG2T08-00-F | KQG2T08-00-F | P | 5,650 | - | - |
| KQG2T10-00-F | KQG2T10-00-F | P | 7,350 | - | - |
| KQG2T13-00-F | KQG2T13-00-F | P | 9,750 | - | - |
