KQG2T
KQG2T
■異径チーズ
・両側90度方向にサイズダウンして分岐するチューブ同士の接続に使用。
【FDA適合 SUS316ワンタッチ管継手 KQG2-Fシリーズの特長】
■FDA（米国食品医薬品局）適合管継手
■食品衛生法適合（ISO 16030に準拠）
・部品材料は器具および容器包装規格試験に適合（2020年6月改正の食品衛生法第18条第3項及び告示370号に基づく制度も含む）
■ゴム部品
・材質は、FDA（米国食品医薬品局）§177.2600に適合しているFKM。
■グリース
・NSF H1に適合したパラフィン油系のグリースを使用。
■蒸気使用可
■使用流体温度：-5～150℃
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
2件の型式
KQG2T

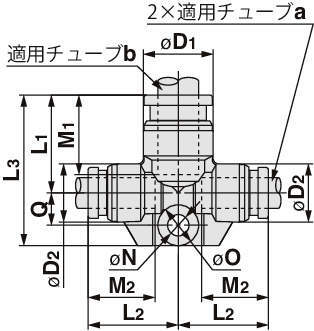

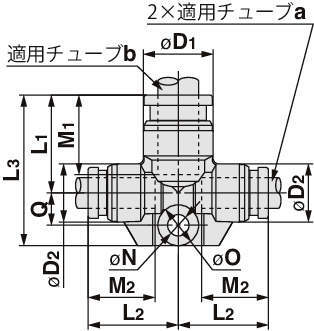

| 型式 | 機種 | タイプ | 適用チューブ |
φD1 (mm) |
φD2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
Q (mm) |
M1 (mm) |
M2 (mm) |
φN (mm) |
φO (mm) |
有効断面積 (mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ||||||||||||||||
| a側 | b側 | ||||||||||||||||
| KQG2T04-06-F | 異径チーズ | KQG2T | ミリ | φ4mm | φ6mm | 11.4 | 9.1 | 15.6 | 15.7 | 22.8 | 4.4 | 13.6 | 12.6 | 3.2 | 5.6 | 7.1 | 11.5 |
| KQG2T08-10-F | 異径チーズ | KQG2T | ミリ | φ8mm | φ10mm | 16.6 | 13.7 | 21 | 21.2 | 32.1 | 7.1 | 17 | 16.1 | 4.2 | 8 | 36 | 29.8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2T04-06-F | KQG2T04-06-F | P | 4,900 | - | - |
| KQG2T08-10-F | KQG2T08-10-F | P | 6,400 | - | - |
