KQG2U
KQG2U

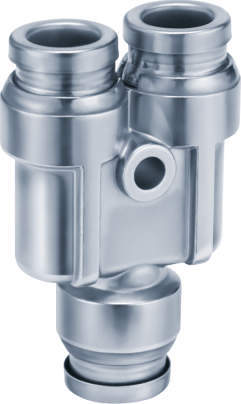

■ユニオンワイ
・同一方向のチューブ同士の分岐接続に使用。
【FDA適合 SUS316ワンタッチ管継手 KQG2-Fシリーズの特長】
■FDA（米国食品医薬品局）適合管継手
■食品衛生法適合（ISO 16030に準拠）
・部品材料は器具および容器包装規格試験に適合（2020年6月改正の食品衛生法第18条第3項及び告示370号に基づく制度も含む）
■ゴム部品
・材質は、FDA（米国食品医薬品局）§177.2600に適合しているFKM。
■グリース
・NSF H1に適合したパラフィン油系のグリースを使用。
■蒸気使用可
■使用流体温度：-5～150℃
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
7件の型式
KQG2U

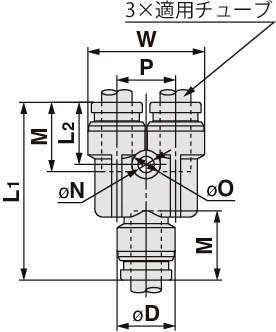

| 型式 | 機種 | タイプ | 適用チューブ |
φD (mm) |
W (mm) |
L1 (mm) |
L2 (mm) |
P (mm) |
M (mm) |
φN (mm) |
φO (mm) |
有効断面積 (mm2) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | |||||||||||||
| KQG2U04-00-F | ユニオンワイ | KQG2U | ミリ | φ4mm | 9.1 | 18.2 | 30.4 | 11.3 | 9.1 | 12.6 | 3.2 | 5.6 | 4.2 | 11.1 |
| KQG2U06-00-F | ユニオンワイ | KQG2U | ミリ | φ6mm | 11.4 | 22.9 | 34.9 | 12.2 | 11.5 | 13.6 | 3.2 | 5.6 | 13.4 | 18.8 |
| KQG2U08-00-F | ユニオンワイ | KQG2U | ミリ | φ8mm | 13.7 | 28.3 | 40.1 | 14.1 | 14.6 | 16.1 | 4.2 | 8 | 25.6 | 29.7 |
| KQG2U10-00-F | ユニオンワイ | KQG2U | ミリ | φ10mm | 16.6 | 34.2 | 44 | 14.4 | 17.6 | 17 | 4.2 | 8 | 40 | 47.4 |
| KQG2U12-00-F | ユニオンワイ | KQG2U | ミリ | φ12mm | 18.7 | 38.5 | 48.4 | 15.8 | 19.8 | 18.6 | 4.2 | 8 | 57.4 | 62.1 |
| KQG2U07-00-F | ユニオンワイ | KQG2U | インチ | φ1/4" | 11.7 | 23.9 | 34.5 | 12.1 | 12.2 | 13.5 | 3.2 | 5.6 | 13.4 | 19.6 |
| KQG2U09-00-F | ユニオンワイ | KQG2U | インチ | φ5/16" | 13.7 | 28.3 | 40.1 | 14.1 | 14.6 | 16.1 | 4.2 | 8 | 25.6 | 29.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2U04-00-F | KQG2U04-00-F | P | 3,650 | - | - |
| KQG2U06-00-F | KQG2U06-00-F | P | 4,575 | - | - |
| KQG2U08-00-F | KQG2U08-00-F | P | 5,650 | - | - |
| KQG2U10-00-F | KQG2U10-00-F | P | 8,350 | - | - |
| KQG2U12-00-F | KQG2U12-00-F | P | 11,500 | - | - |
| KQG2U07-00-F | KQG2U07-00-F | P | 4,575 | - | - |
| KQG2U09-00-F | KQG2U09-00-F | P | 5,650 | - | - |
